Перфораторы Makita зарекомендовали себя как надежные и мощные инструменты, способные справляться с различными задачами в строительстве и ремонте. В этой статье мы подробно рассмотрим устройство перфоратора Makita, его ключевые компоненты и принцип работы, включая пневмомеханизм, SDS-патрон и систему защиты от пыли. Понимание механики работы этого инструмента поможет вам не только лучше использовать его в своих проектах, но и продлить срок службы устройства, а также избежать распространенных ошибок при эксплуатации.
Электромотор и редукторная передача
В основе данной конструкции лежит мощный электродвигатель, который передает крутящий момент на вал через косозубую шестерню. Эта схема позволяет разместить двигатель параллельно оси удара, обеспечивая компактность устройства и оптимальное распределение веса. В моделях серии Makita HR2470 и аналогичных используется система, при которой вал двигателя напрямую соединен с промежуточным валом редуктора.
Косозубая передача не только изменяет направление вращения, но и снижает скорость, одновременно увеличивая крутящий момент. Это особенно важно в сложных условиях, когда бур сталкивается с арматурой или плотным бетоном. Редукторный блок также принимает на себя часть вибрационных нагрузок, защищая двигатель от перегрузок.
⚠️ Важно: При длительной работе под нагрузкой редуктор может нагреваться. Не закрывайте вентиляционные отверстия корпуса руками или одеждой, так как это может привести к перегреву смазки и ускоренному износу шестерен.
Некоторые профессиональные модели имеют дополнительную защиту обмоток двигателя с помощью лака, что позволяет инструменту работать в запыленных условиях без риска короткого замыкания. Это особенно актуально при сверлении отверстий в потолочных перекрытиях, где пыль может оседать на корпус.

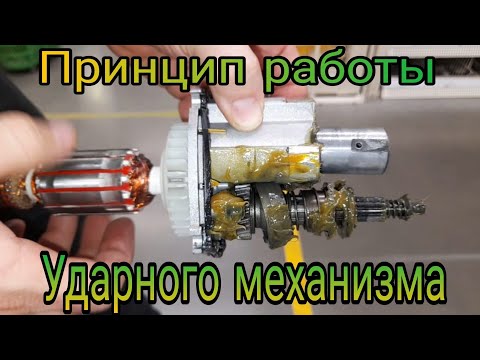

Механизм пневматического удара
Ключевым компонентом перфоратора Makita является пневматический механизм. Внутри корпуса расположен цилиндр, в котором движется поршень. Он приводится в действие качающимся подшипником или кривошипно-шатунным механизмом, в зависимости от модели. Между поршнем и бойком находится воздушная подушка.
Когда поршень движется вперед, он сжимает воздух в цилиндре. Создаваемое давление передается на боек, который с большой силой ударяет по торцевой части бура. При обратном движении поршня в цилиндре возникает разрежение, возвращающее боек в исходное положение. Именно воздушная компрессия обеспечивает мягкий удар для механизма, но мощный для обрабатываемого материала.
- 🔨 Поршень создает давление воздуха в цилиндре.
- 💨 Сжатый воздух толкает боек вперед с высокой скоростью.
- 🔄 Разрежение возвращает боек в начальное положение для следующего цикла.
Такой принцип работы позволяет избежать прямого металлического контакта между движущимися частями привода и ударным элементом, что значительно уменьшает износ деталей. Если бы удар передавался напрямую, как в более дешевых инструментах, срок службы перфоратора измерялся бы часами, а не годами.
Что происходит, если бур заклинивает?
При заклинивании бура в стене воздушная подушка выполняет роль демпфера. Она поглощает инерцию двигателя, предотвращая повреждение шестерен редуктора и перегрев обмоток электромотора.
| Компонент | Описание | Функция |
|---|---|---|
| Электродвигатель | Приводит в движение механизм перфоратора. | Обеспечивает вращение и ударную силу. |
| Ударный механизм | Состоит из поршня и пружины, которые создают ударное движение. | Генерирует удар для сверления в твердых материалах. |
| Сверло | Специально разработанный инструмент для сверления. | Проникает в материал, создавая отверстия. |
| Корпус | Защищает внутренние компоненты и обеспечивает удобство в использовании. | Обеспечивает прочность и комфорт при работе. |
| Регулятор скорости | Позволяет изменять скорость вращения сверла. | Адаптирует работу под разные материалы. |
| Система охлаждения | Предотвращает перегрев двигателя и механизма. | Увеличивает срок службы инструмента. |
Интересные факты
Вот несколько интересных фактов о принципе работы перфоратора Makita и его устройстве:
Комбинированный механизм: Перфораторы Makita используют комбинированный механизм, который сочетает в себе вращательное движение и ударный механизм. Это позволяет инструменту не только сверлить, но и эффективно пробивать твердые материалы, такие как бетон и камень. Ударный механизм работает за счет использования поршня, который создаёт мощные удары, передавая энергию на сверло.
Система антивибрации: Многие модели перфораторов Makita оснащены системой антивибрации, которая значительно снижает уровень вибрации, передаваемой на руки пользователя. Это не только повышает комфорт при работе, но и уменьшает риск развития профессиональных заболеваний, связанных с длительным использованием вибрационного инструмента.
Электронная регулировка скорости: Перфораторы Makita часто имеют функцию электронной регулировки скорости и силы удара, что позволяет пользователю адаптировать инструмент под конкретные задачи. Это особенно полезно при работе с различными материалами, где может потребоваться разная интенсивность сверления или пробивания.
Устройство и работа SDS-патрона
Крепление оснастки в перфораторах Makita осуществляется с помощью систем SDS-plus или SDS-max. Аббревиатура SDS расшифровывается как "Special Direct System". Основная особенность этих патронов — возможность быстрой замены бура без ключей, а хвостовик может свободно перемещаться внутри патрона во время удара.
Внутри патрона находятся стальные шарики или ролики, которые входят в специальные пазы на хвостовике бура. Они надежно фиксируют оснастку, предотвращая ее проворачивание, но не мешают движению вперед и назад. Это свободное перемещение (люфт) необходимо для эффективной передачи удара от бойка к обрабатываемому материалу.
Порядок фиксации бура:
Очистите хвостовик от пыли и смазки.
Оттяните подвижную часть патрона назад.
Вставьте бур до упора.
Отпустите кольцо патрона до щелчка.
Когда боек ударяет по хвостовику в крайнем заднем положении, энергия удара передается наиболее эффективно. Если бы патрон был жестко зафиксирован, как в дрели, часть энергии терялась бы, а вибрация могла бы повредить подшипники двигателя.
Режимы работы и переключатель
Современные перфораторы Makita оснащены многофункциональным переключателем, который изменяет кинематическую схему работы устройства. Переключая режимы, вы соединяете или разъединяете определенные элементы механизма, что меняет характер вращения и удара.
В режиме сверления с ударом активируются все компоненты: двигатель вращает патрон, а пневматический механизм создает возвратно-поступательные движения. В режиме обычного сверления ударный механизм отключается, и вращение передается напрямую. Это идеально подходит для работы с деревом или металлом (при использовании переходного патрона).
Особое внимание стоит уделить режиму Varilock. В этом положении переключателя патрон фиксируется, что позволяет установить угол долота под нужным градусом для удобства работы. После настройки угла переключатель переводится в режим долбления.
⚠️ Важно: Переключение режимов возможно только при полной остановке инструмента. Попытка смены режима во время работы может повредить зубья переключателя и внутренние шестерни.
Система антивибрации и защиты
Работа с перфоратором сопровождается значительными вибрациями, которые могут негативно влиять на здоровье пользователя. Инженеры компании Makita разработали решения для снижения этого воздействия. В профессиональных моделях часто применяется система AVT (Anti-Vibration Technology).
Система AVT использует противовес, который движется в противоположную сторону от основного ударного механизма. Когда бойк движется вперед, противовес смещается назад, что помогает гасить инерцию и уменьшать отдачу, ощущаемую в руках мастера. Это делает работу более комфортной и позволяет дольше трудиться без усталости.
- 🛡️ Противовес внутри корпуса эффективно снижает вибрации.
- 🤲 Эргономичные рукоятки с мягкими накладками для удобства.
- ⚙️ Подшипники с увеличенным сроком службы уменьшают биение.
Еще одним важным аспектом является система защиты от пыли. Во многих моделях реализована технология Dust Protection, которая предотвращает попадание бетонной пыли внутрь корпуса через патрон. Специальные уплотнители и воздушные потоки отводят абразивные частицы наружу, обеспечивая чистоту смазки и электроники.
Типичные неисправности и диагностика
Понимание принципов работы инструмента помогает быстро определить источник неисправности. Если перфоратор Makita перестал выполнять ударные функции, но продолжает вращаться, вероятнее всего, проблема в пневматическом механизме. Это может быть вызвано износом резинок поршня или недостатком смазки, что приводит к утечке воздуха и отсутствию необходимого давления.
Если инструмент начинает издавать громкие звуки и скрежет, это может свидетельствовать о повреждении подшипников или попадании инородного предмета в редуктор. Диагностика должна начинаться с визуального осмотра и прослушивания работы инструмента на холостом ходу без насадок.
Часто встречающейся проблемой является износ стопорных шариков в патроне. Если бур начинает выпадать или прокручиваться под нагрузкой, необходимо заменить либо шарики, либо весь патрон в сборе. Это расходный материал, который требует регулярной замены при активном использовании.
Почему перфоратор нагревается в режиме долбления?
В режиме долбления отсутствует вентиляция, которую обычно обеспечивает вращающийся якорь двигателя. Кроме того, вся энергия направляется на удар, что создает значительные тепловые нагрузки. Рекомендуется делать перерывы каждые 10-15 минут непрерывной работы.
Можно ли использовать перфоратор в качестве миксера?
Теоретически это возможно, если использовать режим сверления, но такая практика не рекомендуется. Конструкция редуктора и подшипников предназначена для ударных нагрузок, а не для постоянного высокого бокового давления, возникающего при смешивании тяжелых растворов. Лучше воспользоваться специализированными миксерами для этой задачи.
Как часто нужно смазывать хвостовик бура?
Хвостовик следует смазывать специальной графитовой смазкой перед каждой установкой нового бура. Это обеспечивает герметичность соединения в патроне и предотвращает заклинивание оснастки из-за попадания пыли.
Что означает мигание индикатора на аккумуляторе?
Если на аккумуляторном перфораторе Makita мигает индикатор, это может указывать на перегрев батареи, глубокий разряд или неисправность ячеек. Перед повторной зарядкой дайте аккумулятору остыть при комнатной температуре.
Энергетическая эффективность и потребление электроэнергии
Перфораторы Makita известны своей высокой энергетической эффективностью, что делает их идеальными инструментами для выполнения различных строительных и ремонтных работ. Одним из ключевых аспектов, определяющих эффективность работы перфоратора, является его потребление электроэнергии. Важно понимать, как именно это влияет на производительность инструмента и его эксплуатационные характеристики.
Перфораторы Makita оснащены мощными электродвигателями, которые обеспечивают высокую производительность при относительно низком потреблении энергии. Это достигается благодаря использованию современных технологий, таких как система управления мощностью и оптимизированные механизмы передачи. Например, многие модели имеют функцию регулировки скорости и силы удара, что позволяет пользователю адаптировать инструмент под конкретные задачи, минимизируя ненужные затраты энергии.
Энергетическая эффективность перфораторов также зависит от типа используемого двигателя. В большинстве моделей Makita применяются щеточные и бесщеточные двигатели. Бесщеточные двигатели, как правило, более эффективны, так как они имеют меньшие потери энергии на трение и тепло. Это позволяет инструменту работать дольше на одном заряде аккумулятора, что особенно важно для беспроводных моделей.
Кроме того, перфораторы Makita часто оснащены функциями, которые помогают снизить потребление электроэнергии. Например, система автоматического отключения при перегреве предотвращает повреждение двигателя и снижает риск перерасхода энергии. Также стоит отметить, что многие модели имеют функцию "мягкого старта", которая позволяет избежать резких скачков потребления электроэнергии при включении инструмента.
Важно учитывать, что не только сам инструмент, но и условия его эксплуатации влияют на потребление электроэнергии. При работе с твердыми материалами, такими как бетон или камень, перфоратор может потреблять больше энергии, чем при работе с мягкими материалами. Поэтому правильный выбор режима работы и насадок также играет значительную роль в оптимизации потребления электроэнергии.
В заключение, перфораторы Makita демонстрируют высокую энергетическую эффективность благодаря современным технологиям и конструктивным решениям. Это позволяет не только сократить затраты на электроэнергию, но и повысить общую производительность и долговечность инструмента. Пользователи могут быть уверены, что, выбирая перфоратор Makita, они получают надежный и экономичный инструмент для выполнения самых различных задач.
Сравнение с другими брендами и моделями перфораторов
Перфораторы Makita зарекомендовали себя как одни из лучших инструментов на рынке благодаря своей надежности, мощности и инновационным технологиям. Однако, чтобы понять, как они соотносятся с другими брендами и моделями, необходимо рассмотреть несколько ключевых аспектов, таких как производительность, функциональность, эргономика и цена.
Во-первых, производительность перфораторов Makita часто превосходит аналогичные модели других брендов. Например, перфораторы Makita, как правило, оснащены мощными двигателями, которые обеспечивают высокую скорость и силу удара. Это позволяет им справляться с более сложными задачами, такими как бурение в бетоне или кирпичной кладке, с меньшими усилиями. В то время как многие конкуренты предлагают модели с аналогичной мощностью, перфораторы Makita часто имеют более высокую эффективность благодаря улучшенной системе ударного механизма.
Функциональность также является важным аспектом, который выделяет перфораторы Makita на фоне других брендов. Многие модели Makita предлагают несколько режимов работы, включая режим сверления, ударного сверления и долбления. Это делает их универсальными инструментами, способными выполнять широкий спектр задач. В то время как некоторые конкуренты могут предлагать аналогичные функции, качество исполнения и надежность механизмов Makita часто оказываются на более высоком уровне.
Эргономика перфораторов Makita также заслуживает внимания. Инструменты этой марки обычно имеют удобные рукоятки, которые обеспечивают надежный захват и уменьшают утомляемость при длительной работе. В отличие от некоторых моделей других брендов, которые могут быть тяжелыми и неудобными, перфораторы Makita часто легче и лучше сбалансированы, что делает их более комфортными в использовании.
Наконец, цена является важным фактором при сравнении перфораторов. Хотя перфораторы Makita могут стоить дороже, чем некоторые бюджетные модели других брендов, их долговечность и производительность оправдывают инвестиции. В долгосрочной перспективе пользователи часто обнаруживают, что перфораторы Makita служат дольше и требуют меньше обслуживания, что делает их более экономически выгодными.
В заключение, перфораторы Makita выделяются на фоне других брендов благодаря своей высокой производительности, многофункциональности, эргономичному дизайну и долговечности. Хотя на рынке есть множество альтернатив, инструменты Makita остаются предпочтительным выбором для профессионалов и домашних мастеров, стремящихся к качеству и надежности.
Советы по выбору и эксплуатации перфоратора Makita
При выборе перфоратора Makita важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор в зависимости от ваших потребностей и условий эксплуатации. Во-первых, обратите внимание на мощность инструмента. Перфораторы Makita представлены в различных мощностных категориях, и для домашних работ достаточно модели с мощностью от 600 до 800 Вт. Для профессионального использования или выполнения более сложных задач стоит рассмотреть модели с мощностью от 1000 Вт и выше.
Следующий аспект — это тип патрона. Перфораторы Makita могут быть оснащены как SDS-plus, так и SDS-max патронами. SDS-plus подходит для большинства бытовых задач, в то время как SDS-max предназначен для более тяжелых работ и обеспечивает большую надежность при использовании с крупными буровыми инструментами. Выбор патрона зависит от того, какие именно работы вы планируете выполнять.
Также стоит обратить внимание на режимы работы перфоратора. Большинство моделей Makita имеют несколько режимов: бурение, долбление и комбинированный режим. Если вы планируете использовать инструмент для различных задач, выбирайте модель с несколькими режимами, что значительно расширит его функциональность.
Не забывайте о весе и эргономике инструмента. Перфораторы Makita отличаются хорошей балансировкой и удобными ручками, что делает их использование менее утомительным, особенно при длительной работе. Если вы планируете использовать инструмент в труднодоступных местах, выбирайте более легкие модели.
При эксплуатации перфоратора важно соблюдать правила безопасности. Используйте защитные очки и перчатки, чтобы избежать травм. Перед началом работы убедитесь, что рабочая поверхность надежно закреплена, а кабель питания не поврежден. Регулярно проверяйте состояние инструмента и чистите его от пыли и грязи, чтобы обеспечить долгий срок службы.
Кроме того, стоит обратить внимание на наличие дополнительных функций, таких как система гашения вибрации, которая снижает нагрузку на руки при длительной работе, или система автоматической остановки, которая предотвращает перегрев инструмента. Эти функции могут значительно повысить комфорт и безопасность при использовании перфоратора.
Наконец, выбирая перфоратор Makita, не забывайте о наличии сервисного обслуживания и гарантии. Убедитесь, что у вас есть доступ к авторизованным сервисным центрам, где можно будет провести ремонт или замену деталей в случае необходимости. Это обеспечит вам уверенность в надежности и долговечности вашего инструмента.
