В данной статье мы предлагаем вам подробное пошаговое руководство по разборке фрезера Makita 3612C, которое поможет вам самостоятельно выполнить обслуживание и ремонт этого инструмента. Правильная разборка фрезера необходима для замены изношенных деталей, таких как щетки и подшипники, а также для очистки и смазки редуктора, что значительно продлит срок службы вашего оборудования. Следуя нашим рекомендациям, вы сможете избежать дорогостоящих услуг сервисного центра и уверенно справиться с ремонтом своими руками.
Подготовка рабочего места и необходимый инструмент
Перед началом разборки важно правильно организовать рабочее пространство. Вам потребуется чистая поверхность, накрытая мягкой тканью, чтобы предотвратить повреждение корпуса и потерю мелких деталей. Чистота в зоне работы критически важна, так как попадание пыли и грязи в редуктор может быстро привести к поломке подшипников.
Для работы с Makita 3612C вам понадобится стандартный набор отверток, включая крестовые различных размеров, а также, возможно, плоскую отвертку для аккуратного открытия защелок. Полезно иметь под рукой пинцет для извлечения мелких пружин и стопорных колец. Некоторые элементы могут быть сильно затянуты, поэтому использование качественных бит поможет избежать повреждения шляпок винтов.
⚠️ Важно: Перед началом любых работ обязательно отключите инструмент от сети, вытащив штепсель из розетки. Случайное включение устройства в разобранном состоянии может привести к серьезным травмам или поражению электрическим током.
Рекомендуется заранее подготовить контейнер для хранения винтов, отсортированных по этапам разборки. Это поможет избежать путаницы при сборке, так как в конструкции могут использоваться крепежные элементы разной длины и резьбы. Организация процесса — ключ к успешному ремонту.
Снятие фрезерной колонны и демонтаж рукояток
Первым шагом является освобождение основной механической части от направляющих. На модели 3612C нужно ослабить крепежные винты на штангах, фиксирующих двигатель в вертикальном положении. Затем аккуратно снимите двигатель вместе с корпусом с подошвы.
Обратите внимание на систему рукояток. Они могут быть прикреплены к корпусу двигателя или быть частью основания. Для демонтажа боковых ручек обычно нужно открутить винты в нижней части их крепления. Будьте внимательны: внутри рукояток часто проходят провода, ведущие к кнопке пуска, поэтому резкие движения нежелательны.
Если на инструменте установлен патрубок для подключения пылесоса, его также рекомендуется снять на этом этапе, так как он может затруднять доступ к винтам корпуса. Осторожно отсоедините пластиковый хомут или открутите саморезы, удерживающие переходник.
Важно не потерять пружины механизма возврата при снятии ручек, связанных с системой погружения. В некоторых версиях ручки выполняют функцию несущего элемента для кожуха двигателя.
| Шаг | Описание действия | Необходимые инструменты |
|---|---|---|
| 1 | Отключите фрезер от сети | - |
| 2 | Снимите защитный кожух | Отвертка |
| 3 | Удалите фрезу | Ключ для фрезы |
| 4 | Открутите винты корпуса | Отвертка |
| 5 | Аккуратно снимите верхнюю часть | - |
| 6 | Извлеките двигатель | - |
| 7 | Проверьте состояние деталей | - |
| 8 | Соберите фрезер в обратном порядке | - |
Интересные факты
Вот несколько интересных фактов, связанных с разборкой фрезера Makita 3612C:
Конструкция и доступность запчастей: Фрезер Makita 3612C имеет модульную конструкцию, что облегчает его разборку и замену отдельных компонентов. Это позволяет пользователям не только проводить профилактическое обслуживание, но и самостоятельно заменять изношенные детали, что значительно экономит время и деньги.
Безопасность при разборке: При разборке фрезера важно соблюдать меры безопасности, такие как отключение инструмента от сети и использование защитных очков. Это связано с тем, что внутри устройства могут находиться острые элементы и пружины, которые могут представлять опасность при неосторожном обращении.
Пошаговое руководство: Разборка фрезера может быть упрощена с помощью пошагового руководства, которое включает в себя не только инструкции по разборке, но и советы по правильному инструменту и технике. Например, использование специального ключа для фиксации шпинделя при замене фрезы может значительно упростить процесс и предотвратить повреждение инструмента.
Разборка корпуса двигателя и доступ к щеткам

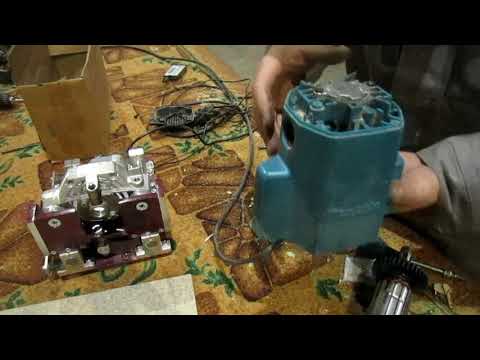

Корпус двигателя Makita 3612C состоит из двух симметричных частей, соединенных винтами по всему периметру. Для доступа к ним часто нужно снять нижнюю защитную решетку вентилятора, которая фиксируется несколькими саморезами. Их следует выкрутить против часовой стрелки.
После удаления решетки станет доступна крыльчатка и торцевая часть якоря. Именно здесь чаще всего требуется замена угольных щеток. В данной модели щеткодержатели могут находиться в нижней части корпуса или сбоку, в зависимости от года выпуска. Для их извлечения иногда достаточно аккуратно поддеть пластиковую заглушку отверткой.
Как определить износ щеток?
Щетки считаются изношенными, если их длина менее 5 мм. Признаками износа также являются искрение под коллектором и снижение мощности двигателя. При замене рекомендуется менять оба комплекта одновременно.
Если требуется полная разборка статора и якоря, необходимо выкрутить все винты, соединяющие половинки пластикового корпуса. Делайте это равномерно, ослабляя винты крест-накрест, чтобы избежать повреждения пластика. После разъединения половин аккуратно извлеките якорь вместе с вентилятором.
При осмотре внутренней части обратите внимание на состояние обмоток. Наличие копоти, черных пятен или оплавленной изоляции указывает на перегрев или короткое замыкание. Изоляция проводов должна быть в хорошем состоянии, без трещин и признаков перегрева.
Обслуживание редуктора и механизма погружения
Нижняя часть фрезера, включающая редуктор и механизм погружения, требует особого внимания из-за высоких нагрузок. Чтобы разобрать узел крепления подошвы, необходимо открутить винты, фиксирующие алюминиевую платформу к корпусу редуктора.
Внутри редуктора находятся шестерни, которые должны быть покрыты специальной смазкой. Со временем она может высыхать или смешиваться с продуктами износа графита, превращаясь в абразивную массу. Перед нанесением новой смазки старую нужно полностью удалить с помощью растворителя или бензина "Калоша".
Механизм плавного погружения оснащен двумя мощными возвратными пружинами. При разборке следует быть осторожным, так как они находятся под напряжением. Рекомендуется также очистить фиксатор глубины погружения от пыли, так как его заклинивание может сделать работу невозможной.
Замена подшипников и диагностика якоря
Если во время работы фрезера вы слышите посторонние звуки, такие как визг, или ощущаете биение вала, это может указывать на неисправность подшипников. В двигателе Makita 3612C обычно установлены два шарикоподшипника: один со стороны коллектора, другой — со стороны привода. Для их замены вам понадобится съемник или аккуратная работа с выколоткой.
Начните с снятия шестерни с вала якоря. Она может быть сильно зафиксирована. Используйте два съемника или осторожно нагрейте внутреннюю обойму, стараясь не повредить вал. После снятия подшипников проверьте вал на наличие задиров. Его поверхность должна быть гладкой и блестящей.
⚠️ Важно: При установке новых подшипников прикладывайте усилие только к внутренней обойме. Удары по внешней обойме или сепаратору могут привести к мгновенному разрушению подшипника.
Также проверьте якорь на наличие загрязнений на ламелях коллектора. Они должны быть чистыми и без нагара. Если между ламелями накопилась графитовая пыль, удалите её с помощью деревянной зубочистки или ластика. Если коллектор сильно изношен, его нужно проточить на токарном станке или заменить весь якорь.
Сборка и первичный запуск
Сборка устройства выполняется в обратном порядке разборки. Обратите внимание на установку всех уплотнительных колец и манжет, которые защищают внутренние компоненты от пыли. Резиновые элементы можно немного смазать силиконом для повышения герметичности и эластичности.
При соединении половин корпуса убедитесь, что все провода аккуратно уложены в свои каналы и не зажаты или повреждены вращающимися частями. Кабель питания в месте его входа в корпус должен быть надежно закреплен с помощью хомута.
Перед подключением устройства к сети еще раз проверьте, что вал вращается свободно. Он должен вращаться легко, без заеданий и посторонних звуков. Рекомендуется проводить первый запуск без фрезы, чтобы убедиться в стабильной работе двигателя и отсутствии вибраций.
Если после завершения сборки инструмент функционирует корректно, дайте ему поработать несколько минут на холостом ходу. Это поможет смазке равномерно распределиться и позволит новым деталям приработаться. Появление запаха гари или сильного искрения указывает на возможные ошибки в процессе сборки.
Часто задаваемые вопросы (FAQ)
Какой тип подшипников применяется в Makita 3612C?
В этой модели используются подшипники размеров 6000 или 6001, в зависимости от версии и года выпуска. Чтобы узнать точный размер, необходимо извлечь старый подшипник и измерить его или ознакомиться с маркировкой.
Чем следует смазывать редуктор фрезера?
Для редукторов высокоскоростных фрезеров рекомендуется применять литиевые пластичные смазки с дисульфидом молибдена или специальные смазочные материалы для электроинструментов, такие как Makita P-08361 и их аналоги.
Почему фрезер сильно искрит после разборки?
Интенсивное искрение может быть связано с неправильной установкой щеток (они не притерлись), загрязнением коллектора, межвитковым замыканием в якоре или использованием щеток с неподходящей жесткостью. Также возможно, что щетки застряли в щеткодержателе.
Где можно найти схему разборки Makita 3612C?
Официальные схемы можно найти в сервисных руководствах Makita или на специализированных ресурсах, посвященных ремонту электроинструментов, введя модель в поисковую строку. Кроме того, схемы часто располагаются внутри корпуса или на упаковке.
Можно ли эксплуатировать фрезер без кожуха вентилятора?
Это крайне не рекомендуется. Кожух обеспечивает правильное направление воздушного потока для охлаждения двигателя. Работа без него может привести к перегреву обмоток и поломке инструмента, даже при незначительной нагрузке.
Очистка и смазка внутренних компонентов
После того как вы разобрали фрезер Makita 3612C, важно уделить внимание очистке и смазке внутренних компонентов. Это не только продлит срок службы инструмента, но и обеспечит его эффективную работу. В этом разделе мы подробно рассмотрим, как правильно очистить и смазать внутренние части фрезера.
1. Подготовка к очистке
Перед началом очистки убедитесь, что фрезер отключен от сети. Также рекомендуется надеть защитные перчатки, чтобы избежать травм. Подготовьте необходимые инструменты и материалы: мягкую тряпку, щетку с мягкой щетиной, специальное масло для инструментов и, при необходимости, очиститель для электроники.
2. Очистка компонентов
Начните с удаления пыли и стружки с внешних и внутренних частей фрезера. Используйте щетку, чтобы аккуратно удалить загрязнения из труднодоступных мест, таких как вентиляционные отверстия и каналы охлаждения. Будьте осторожны, чтобы не повредить электрические соединения и другие чувствительные компоненты.
Для очистки металлических частей можно использовать мягкую тряпку, смоченную в очистителе для электроники. Это поможет удалить жир и другие загрязнения, не оставляя следов. Не используйте агрессивные химикаты, которые могут повредить пластиковые детали.
3. Смазка подвижных частей
После того как все компоненты очищены, переходите к смазке. Используйте специальное масло для электроинструментов, которое обеспечит надежную защиту от износа и коррозии. Нанесите небольшое количество масла на подвижные части, такие как шестерни и оси. Убедитесь, что масло равномерно распределено по поверхности.
Обратите внимание на места, где происходит трение. Если в конструкции фрезера есть подшипники, их также следует смазать. Для этого можно использовать специальную смазку для подшипников, которая обеспечит долговечность и плавность работы.
4. Проверка состояния компонентов
После очистки и смазки важно проверить состояние всех компонентов. Убедитесь, что нет видимых повреждений, трещин или износа. Если вы заметили какие-либо дефекты, рекомендуется заменить поврежденные детали перед сборкой инструмента обратно.
5. Завершение процесса
После завершения очистки и смазки всех внутренних компонентов, аккуратно соберите фрезер обратно, следуя инструкциям, которые вы использовали при разборке. Убедитесь, что все детали правильно установлены и надежно закреплены.
Регулярная очистка и смазка внутренних компонентов фрезера Makita 3612C помогут поддерживать его в отличном состоянии и обеспечат долгую и эффективную работу инструмента.
Проверка и замена электрических соединений
Проверка электрических соединений
Перед тем как приступить к разборке фрезера Makita 3612C, важно убедиться, что инструмент отключен от сети. Это поможет избежать случайного включения устройства и возможных травм. Начните с визуального осмотра электрических соединений. Проверьте, нет ли видимых повреждений на проводах, разъемах и контактах. Обратите внимание на наличие коррозии или окисления, которые могут привести к плохому контакту.
Замена поврежденных проводов
Если вы обнаружили поврежденные или изношенные провода, их необходимо заменить. Для этого:
- Снимите изоляцию с конца поврежденного провода на 1-2 см, используя кусачки или специальный инструмент для снятия изоляции.
- Подготовьте новый провод аналогичного сечения и длины. Убедитесь, что он соответствует требованиям безопасности.
- Соедините провода, используя метод пайки или клеммные соединения. Если вы используете пайку, убедитесь, что соединение надежное и хорошо изолировано.
- Затем заизолируйте соединение с помощью термоусадочной трубки или изоленты.
Проверка разъемов и контактов
После замены проводов проверьте разъемы и контакты. Убедитесь, что они чистые и не имеют окисления. Если вы заметили загрязнения, аккуратно очистите их с помощью изопропилового спирта и мягкой ткани. Это поможет обеспечить надежный контакт и предотвратить возможные проблемы в будущем.
Тестирование электрических соединений
После завершения всех работ по замене и проверке соединений, важно протестировать их работоспособность. Подключите фрезер к сети и включите его на несколько секунд. Обратите внимание на работу двигателя: он должен запускаться плавно, без посторонних звуков и перегревов. Если вы заметили какие-либо проблемы, возможно, потребуется повторная проверка соединений или обращение к специалисту.
Заключение
Проверка и замена электрических соединений в фрезере Makita 3612C — это важный этап в его обслуживании. Правильное выполнение этих действий не только продлит срок службы инструмента, но и обеспечит безопасность при его использовании. Не забывайте о регулярной проверке состояния электрических соединений, особенно если фрезер используется часто или в сложных условиях.
Тестирование работоспособности после сборки
После завершения сборки фрезера Makita 3612C крайне важно провести тестирование его работоспособности. Это позволит убедиться, что все компоненты установлены правильно и инструмент функционирует без сбоев. Следуйте приведенным ниже шагам для проверки работоспособности вашего фрезера.
- Подготовка рабочего места: Убедитесь, что ваше рабочее место чистое и свободное от посторонних предметов. Это поможет избежать несчастных случаев во время тестирования.
- Проверка подключения к источнику питания: Убедитесь, что фрезер подключен к исправной электрической розетке. Проверьте, что кабель питания не имеет повреждений и надежно соединен с инструментом.
- Проверка переключателя: Перед включением инструмента проверьте, что переключатель находится в положении "выключено". Это предотвратит случайное включение фрезера во время тестирования.
- Установка фрезы: Убедитесь, что фреза правильно установлена и зафиксирована в патроне. Неправильная установка может привести к повреждению инструмента или травмам.
- Включение инструмента: Переведите переключатель в положение "включено". Обратите внимание на звук работы двигателя. Он должен быть ровным и без посторонних шумов. Если вы заметили необычные звуки, немедленно выключите инструмент и проверьте его на наличие неисправностей.
- Проверка работы на холостом ходу: Дайте фрезеру поработать на холостом ходу в течение нескольких минут. Это поможет убедиться, что все механизмы функционируют корректно. Обратите внимание на вибрацию и стабильность работы.
- Тестирование на материале: Подготовьте небольшой кусок древесины или другого материала для тестирования. Убедитесь, что материал надежно зафиксирован. Начните с низкой скорости и постепенно увеличивайте её, наблюдая за поведением инструмента. Проверьте качество обработки и отсутствие заеданий.
- Оценка результатов: После завершения тестирования проанализируйте результаты. Убедитесь, что фреза выполняет свою работу качественно, а инструмент не перегревается и не издает посторонних звуков.
- Завершение тестирования: После успешного тестирования выключите фрезер и отключите его от сети. Убедитесь, что инструмент остыл перед тем, как его убрать или производить дальнейшие манипуляции.
Следуя этим шагам, вы сможете убедиться в работоспособности фрезера Makita 3612C после сборки. Если в процессе тестирования возникли какие-либо проблемы, рекомендуется обратиться к руководству пользователя или в сервисный центр для получения профессиональной помощи.
