В данной статье мы предлагаем подробное пошаговое руководство по разборке аккумулятора Makita BL1013, что позволит вам самостоятельно заменить элементы, провести диагностику системы управления батареей (BMS) и устранить возможные ошибки. Знание процесса разборки и ремонта аккумулятора не только поможет сэкономить средства на покупке нового устройства, но и продлит срок службы вашего инструмента. Мы поделимся полезными советами и рекомендациями, которые сделают процесс более безопасным и эффективным.
Необходимый инструмент и меры безопасности
Качественная организация рабочего пространства — ключ к успешному ремонту. Вам понадобятся не только обычные отвертки, но и специализированные инструменты для работы с пластиковыми корпусами и электроникой. Основной враг при разборке — спешка, которая может повредить защелки корпуса.
- 🔧 Набор отверток (крестовые PH1, PH2 и плоские шлицевые)
- 🔨 Пластиковая лопатка или медиатор для открытия защелок
- 🔋 Мультиметр для проверки напряжения на ячейках
- 🧤 Диэлектрические перчатки и защитные очки
Обратите внимание на выбор отверток. Некачественный инструмент может испортить шляпки винтов, что сделает ремонт затяжной борьбой с металлом. Качественные биты обеспечивают надежный захват и предотвращают соскальзывание.
⚠️ Важно: Никогда не используйте металлические ножи для поддевания половинок корпуса. Острие может повредить внутреннюю проводку или ячейку аккумулятора, что приведет к возгоранию или взрыву.
Работайте в хорошо проветриваемом помещении и на негорючей поверхности. Если во время работы вы почувствуете запах электролита или заметите нагрев элементов, немедленно прекратите работу и отложите батарею в безопасное место. Безопасность должна быть вашим приоритетом при работе с химическими источниками тока.
Конструктивные особенности модели BL1013

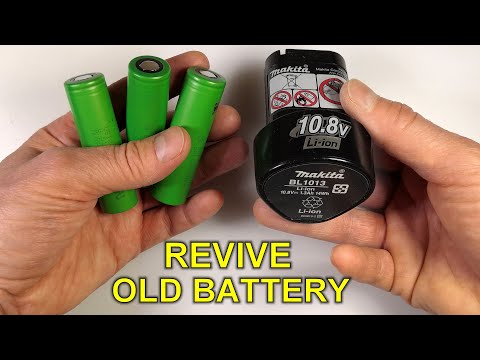

Аккумулятор Makita BL1013 относится к серии CXT и имеет номинальное напряжение 10.8 Вольт (часто обозначается как 12V Max). В прочном черном корпусе, устойчивом к ударам, расположена сборка из трех литий-ионных ячеек формата 18650, соединенных последовательно. Плата управления BMS (Battery Management System) находится сверху и защищает элементы от переразряда, перезаряда и короткого замыкания.
Корпус крепится на винтах, скрытых под декоративными наклейками или заглушками, что делает конструкцию герметичной, но затрудняет первоначальный доступ. Пластик, используемый в производстве, отличается высокой прочностью, однако при низких температурах может стать хрупким. Термостабильность материалов позволяет использовать аккумулятор в различных условиях, но для ремонта лучше работать при комнатной температуре.
Совместимость с другими моделями
Аккумуляторы серии CXT (10.8В) часто имеют схожую конструкцию корпуса с моделями BL1015, BL1016 и BL1020. Однако внутренняя компоновка и расположение контактов на плате BMS могут различаться, поэтому не стоит бездумно копировать схему подключения с других моделей.
Внутри устройства вы найдете три ключевых компонента: ячейки, плату защиты и контактную группу. Ячейки могут быть соединены между собой никелевой лентой с помощью точечной сварки или, в редких случаях, пайкой. Никелевая лента является предпочтительным вариантом, так как она меньше нагревает аккумулятор при соединении, что способствует сохранению его ресурса.
| Шаг | Описание действия | Необходимые инструменты |
|---|---|---|
| 1 | Снятие внешней оболочки аккумулятора | Отвертка, плоская лопатка |
| 2 | Извлечение старых элементов | Пинцет, нож |
| 3 | Проверка состояния элементов | Мультиметр |
| 4 | Замена поврежденных элементов | Новый аккумулятор, паяльник |
| 5 | Сборка аккумулятора обратно | Отвертка, изолента |
| 6 | Тестирование работоспособности | Зарядное устройство, мультиметр |
Интересные факты
Вот несколько интересных фактов, связанных с разборкой аккумулятора Makita BL1013 и ремонтом:
Состав аккумулятора: Аккумулятор Makita BL1013 состоит из нескольких элементов, которые могут быть выполнены из различных химических соединений, таких как никель-кадмий (NiCd) или литий-ион (Li-ion). Разборка аккумулятора позволяет не только заменить поврежденные элементы, но и понять, как правильно утилизировать старые батареи, что важно для экологии.
Безопасность при разборке: При разборке аккумулятора необходимо соблюдать меры предосторожности, так как внутри могут находиться опасные химические вещества. Например, литий-ионные аккумуляторы могут быть подвержены короткому замыканию, что может привести к возгоранию. Использование защитных перчаток и очков — обязательное условие.
Вторичная жизнь аккумуляторов: После разборки и ремонта аккумулятора Makita BL1013 его можно использовать не только для восстановления работоспособности инструмента, но и для создания DIY-проектов. Например, восстановленные элементы можно использовать в солнечных панелях или для создания портативных источников энергии, что способствует более устойчивому использованию ресурсов.
Пошаговая инструкция по вскрытию корпуса
Процесс разборки начинается с осмотра нижней части аккумулятора, где расположены основные крепежные элементы. Найдите и аккуратно выкрутите все видимые винты, избегая чрезмерного усилия, чтобы не повредить резьбу в пластиковых стойках.
После удаления винтов не пытайтесь силой разъединить половинки корпуса. Используйте тонкую пластиковую лопатку, чтобы аккуратно пройтись по всему периметру шва и отщелкнуть внутренние фиксаторы. Двигайтесь осторожно, прислушиваясь к щелчкам. Если корпус не открывается, проверьте наличие скрытых винтов.
- 🔍 Проверьте периметр на наличие скрытых винтов
- 🛠️ Осторожно подденьте стык в области контактной группы
- 👐 Разведите половинки корпуса, избегая резких движений
- 📸 Сделайте снимок внутренностей перед отключением проводов
Когда защелки будут освобождены, корпус легко разделится на две части. Прежде чем извлекать внутренние компоненты, обязательно сфотографируйте расположение проводов и контактов. Схема подключения может быть неочевидной, и фотография поможет избежать ошибок при сборке.
⚠️ Важно: При извлечении блока ячеек будьте осторожны с проводами, идущими к плате BMS. Они очень тонкие и могут легко порваться при неосторожном обращении. Не тяните за провода, чтобы вытащить внутренние части.
Диагностика и замена элементов питания
После извлечения блока питания проведите диагностику. С помощью мультиметра измерьте напряжение на каждой из трех ячеек. Нормальным считается значение от 2.5 до 4.2 Вольт. Если напряжение на одной из ячеек ниже 1.5-2.0 Вольт, это может указывать на неисправность и необходимость замены.
Для замены понадобятся новые ячейки того же типа и, желательно, с аналогичными характеристиками. Осторожно удалите старые соединения (никелевую ленту), чтобы не повредить контакты на плате BMS. Установите новые элементы на место старых и соедините их с помощью точечной сварки. Использование обычного паяльника не рекомендуется, так как перегрев может негативно сказаться на внутренней структуре лития.
Если вы все же решили использовать пайку, выбирайте мощный паяльник и активный флюс. Действуйте быстро, чтобы избежать перегрева корпуса ячейки. Обязательно предварительно залудите контакты перед соединением. После установки новых элементов соберите схему, опираясь на ранее сделанные фотографии.
Работа с платой контроллера BMS
Плата управления — это «мозг» вашего аккумулятора, который контролирует баланс ячеек и отключает батарею в критических ситуациях. При разборке аккумулятора Makita BL1013 часто возникает вопрос о необходимости замены платы. В большинстве случаев, если батарея просто разряжена, замена ячеек может восстановить работоспособность и самой платы.
Однако если после замены ячеек аккумулятор не заряжается или инструмент не включается, это может указывать на то, что BMS перешла в глубокий защитный режим или вышла из строя. В некоторых случаях кратковременное подключение заряженной ячейки к контактам платы может «пробудить» контроллер. Электронная защита может блокировать работу устройства при обнаружении нестандартного напряжения.
При работе с платой важно избегать статического электричества. Не прикасайтесь к контактам пальцами без необходимости. Если на плате есть следы окисления или сажи, её восстановление может быть невозможным, и вам придется искать донорскую плату или новую BMS для серии CXT.
Сборка и первичный запуск
Финальный этап — сборка. Убедитесь, что все провода аккуратно уложены в свои каналы и не сжаты половинками корпуса. Осторожно совместите две половинки и защелкните фиксаторы по всему периметру. После этого закрутите винты, следя за равномерной затяжкой, чтобы избежать повреждения пластика.
После завершения сборки подключите аккумулятор к зарядному устройству. Первый цикл зарядки может пройти быстрее, так как контроллеру нужно синхронизироваться с новыми ячейками. Обратите внимание на нагрев корпуса во время зарядки. Умеренный нагрев допустим, но если батарея сильно нагревается, немедленно отключите её.
⚠️ Важно: Не оставляйте восстановленный аккумулятор без присмотра во время первой зарядки. Это стандартная мера предосторожности при работе с любыми литиевыми аккумуляторами после вмешательства в их конструкцию.
После полной зарядки проверьте работу инструмента. Если шуруповерт работает уверенно и удерживает заряд, значит, операция прошла успешно. Срок службы восстановленного аккумулятора зависит от качества использованных ячеек и аккуратности выполнения работы.
Часто задаваемые вопросы (FAQ)
Можно ли применять ячейки с различной емкостью в аккумуляторной сборке Makita BL1013?
Категорически не рекомендуется. Использование ячеек с разной емкостью или внутренним сопротивлением может привести к разбалансировке аккумуляторного блока. Одна из ячеек будет перезаряжаться или переразряжаться быстрее остальных, что может привести к выходу из строя всей сборки и повреждению платы BMS.
Почему аккумулятор не заряжается после замены ячеек?
Скорее всего, проблема заключается в неправильной полярности подключения или в активации защиты платы BMS. Проверьте правильность подключения проводов к контактам батареи. Также можно попробовать подать небольшое напряжение на контакты зарядного устройства, чтобы «разбудить» контроллер.
Какие ячейки лучше всего использовать для замены?
Наилучший выбор — оригинальные ячейки от Samsung, LG, Sony или Sanyo/Panasonic с маркировкой High Drain (высокий ток разряда), такие как серии HG2 или VTC. Избегайте дешевых аналогов без названия или с завышенными характеристиками.
Нужно ли заменять никелевую ленту при каждой замене ячеек?
Да, старую ленту лучше не использовать повторно, так как при демонтаже она теряет свои свойства и может окислиться. Рекомендуется использовать новую чистую никелевую ленту толщиной 0.15-0.2 мм для обеспечения надежного контакта.
Проверка состояния контактов и соединений
Перед тем как приступить к разборке аккумулятора Makita BL1013, важно проверить состояние контактов и соединений. Это поможет избежать дополнительных проблем и упростит процесс ремонта. Следуйте пошаговым инструкциям, чтобы убедиться, что все соединения находятся в хорошем состоянии.
Шаг 1: Подготовка инструмента
Для проверки контактов вам понадобятся следующие инструменты:
- Мультиметр для измерения напряжения и сопротивления;
- Отвертка (обычно крестовая) для открытия корпуса аккумулятора;
- Чистящие средства (изопропиловый спирт или специальный очиститель контактов);
- Перчатки для защиты рук.
Шаг 2: Открытие аккумулятора
Сначала аккуратно откройте корпус аккумулятора с помощью отвертки. Убедитесь, что вы работаете в безопасной среде и отключили аккумулятор от инструмента. После открытия корпуса вы получите доступ к внутренним компонентам, включая контакты и соединения.
Шаг 3: Визуальный осмотр
После открытия корпуса проведите визуальный осмотр всех контактов. Обратите внимание на наличие коррозии, окисления или механических повреждений. Если вы заметили какие-либо из этих проблем, это может быть причиной плохого контакта и снижения производительности аккумулятора.
Шаг 4: Проверка контактов с помощью мультиметра
Установите мультиметр на режим измерения сопротивления (Ом). Проверьте сопротивление между контактами аккумулятора. Нормальное значение должно быть близким к нулю. Если сопротивление высокое или мультиметр показывает «бесконечность», это указывает на плохой контакт или повреждение.
Шаг 5: Очистка контактов
Если вы обнаружили коррозию или окисление, аккуратно очистите контакты с помощью изопропилового спирта и мягкой ткани. Это поможет восстановить хороший контакт. Убедитесь, что все остатки очистителя полностью высохли перед сборкой аккумулятора обратно.
Шаг 6: Проверка соединений
Проверьте все соединения внутри аккумулятора. Убедитесь, что провода надежно закреплены и не имеют повреждений. Если вы заметили ослабленные соединения, аккуратно переподключите их или при необходимости замените провода.
Шаг 7: Завершение проверки
После завершения проверки и очистки всех контактов и соединений, соберите аккумулятор обратно. Убедитесь, что все элементы правильно установлены и корпус плотно закрыт. Теперь вы можете протестировать аккумулятор, чтобы убедиться, что он работает должным образом.
Следуя этим шагам, вы сможете эффективно проверить состояние контактов и соединений аккумулятора Makita BL1013, что значительно повысит шансы на успешный ремонт и продлит срок службы устройства.
Тестирование аккумулятора после ремонта
После завершения процесса разборки и ремонта аккумулятора Makita BL1013, крайне важно провести тестирование, чтобы убедиться в его работоспособности и безопасности. Тестирование аккумулятора включает в себя несколько этапов, каждый из которых поможет выявить возможные проблемы и подтвердить успешность ремонта.
1. Визуальный осмотр
Первым шагом в тестировании является визуальный осмотр аккумулятора. Проверьте, нет ли видимых повреждений, таких как трещины на корпусе, следы коррозии или поврежденные контакты. Убедитесь, что все соединения надежно закреплены и нет никаких посторонних предметов внутри корпуса.
2. Проверка напряжения
Используя мультиметр, измерьте напряжение на выходных контактах аккумулятора. Для аккумулятора Makita BL1013 нормальное напряжение должно составлять около 10,8 В (при условии, что он полностью заряжен). Если измеренное значение значительно ниже, это может указывать на проблемы с ячейками или неправильную сборку.
3. Тестирование под нагрузкой
Для более точной оценки работоспособности аккумулятора проведите тестирование под нагрузкой. Для этого подключите аккумулятор к инструменту, который требует значительной мощности, например, к дрели или шуруповерту. Обратите внимание на поведение инструмента: он должен работать стабильно и без перебоев. Если инструмент начинает замедляться или отключается, это может свидетельствовать о недостаточной емкости аккумулятора.
4. Проверка температуры
Во время тестирования под нагрузкой следите за температурой аккумулятора. Небольшое повышение температуры является нормальным, однако, если аккумулятор становится слишком горячим на ощупь, это может указывать на внутренние проблемы, такие как короткое замыкание или поврежденные ячейки. В таком случае рекомендуется немедленно прекратить тестирование и провести дополнительную диагностику.
5. Зарядка аккумулятора
После тестирования под нагрузкой зарядите аккумулятор до полного состояния. Используйте оригинальное зарядное устройство Makita, чтобы избежать повреждений. После завершения зарядки повторно проверьте напряжение, чтобы убедиться, что аккумулятор заряжается корректно и достигает необходимого уровня.
6. Долговременное тестирование
Для окончательной оценки работоспособности аккумулятора рекомендуется провести долговременное тестирование. Это может включать в себя использование аккумулятора в течение нескольких дней в различных условиях. Обратите внимание на время работы и стабильность производительности. Если аккумулятор продолжает демонстрировать хорошие результаты, можно считать его успешно отремонтированным.
Следуя этим шагам, вы сможете убедиться в том, что аккумулятор Makita BL1013 полностью готов к использованию после ремонта. Правильное тестирование не только гарантирует его работоспособность, но и обеспечивает безопасность в процессе эксплуатации.
Советы по уходу и продлению срока службы аккумулятора
Чтобы аккумулятор Makita BL1013 служил долго и эффективно, необходимо соблюдать несколько простых, но важных правил ухода. Правильное обращение с аккумулятором не только продлевает его срок службы, но и обеспечивает стабильную работу инструмента. Рассмотрим основные рекомендации по уходу за аккумулятором.
1. Правильное зарядное устройство
Используйте только оригинальное зарядное устройство Makita, предназначенное для модели BL1013. Неправильное или несовместимое зарядное устройство может привести к перегреву, повреждению ячеек и сокращению срока службы аккумулятора.
2. Избегайте глубокого разряда
Старайтесь не допускать полного разряда аккумулятора. Лучше всего отключить инструмент, когда уровень заряда достигает 20-30%. Глубокий разряд может привести к необратимым повреждениям ячеек и снижению общей емкости аккумулятора.
3. Температурный режим
Аккумуляторы чувствительны к температурным условиям. Храните и используйте аккумулятор в диапазоне температур от 0 до 40 градусов Цельсия. Избегайте воздействия высоких температур, таких как солнечный свет или нагревательные приборы, так как это может привести к перегреву и повреждению.
4. Регулярная зарядка
Если аккумулятор не используется длительное время, рекомендуется периодически его заряжать. Это поможет поддерживать оптимальный уровень заряда и предотвратит его глубокий разряд. Идеально, если вы будете заряжать аккумулятор каждые 3-6 месяцев.
5. Чистота контактов
Регулярно проверяйте и очищайте контакты аккумулятора от грязи и окислов. Используйте мягкую ткань или щетку для удаления загрязнений. Чистые контакты обеспечивают надежное соединение и предотвращают потерю энергии.
6. Правильное хранение
Если вы не планируете использовать аккумулятор в течение длительного времени, храните его в сухом и прохладном месте. Убедитесь, что уровень заряда составляет около 50%, чтобы избежать глубокого разряда во время хранения.
7. Избегайте механических повреждений
Обращайтесь с аккумулятором аккуратно. Избегайте падений, ударов и других механических повреждений, которые могут повредить внутренние компоненты и сократить срок службы.
8. Замена старых аккумуляторов
Если вы заметили, что аккумулятор теряет емкость или время работы значительно сократилось, возможно, пришло время заменить его на новый. Использование старого и изношенного аккумулятора может привести к перегрузке инструмента и его поломке.
Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы аккумулятора Makita BL1013 и обеспечить его надежную работу на протяжении многих лет. Правильный уход и внимание к деталям помогут избежать ненужных затрат на замену и ремонт.
