Как разобрать цепную электропилу Makita UC4030A своими руками

В данной статье мы предлагаем вам полное руководство по разборке цепной электропилы Makita UC4030A, которое поможет вам самостоятельно выполнить необходимые ремонтные работы. Вы узнаете, как правильно снять корпус, заменить щетки, смазать редуктор и устранить неисправности кнопки. Эта информация будет полезна как опытным пользователям, так и новичкам, желающим продлить срок службы своего инструмента и избежать затрат на услуги сервисного центра. Следуя нашим рекомендациям, вы сможете легко и безопасно справиться с ремонтом своей электропилы.

Подготовка рабочего места и необходимый инструмент

Качественная разборка электроинструмента начинается задолго до того, как вы возьмете в руки отвертку. Первым шагом тщательно очистите внешнюю поверхность пилы от опилок, пыли и остатков смазки. Грязь, попавшая внутрь механизма при разборке, может стать абразивом, ускоряющим износ шестерен и подшипников. Протрите корпус влажной, но хорошо отжатой тряпкой и дайте ему высохнуть.

Для работы вам понадобится стандартный набор инструментов домашнего мастера. Основным инструментом станет крестовая отвертка среднего размера, так как именно винты типа Phillips используются для соединения половин корпуса. Также полезна тонкая плоская отвертка или пластиковая лопатка, которая поможет аккуратно поддеть половинки корпуса, не повредив их. Для извлечения мелких пружин и стопорных колец удобно использовать медицинский пинцет или плоскогубцы с узкими губками.

⚠️ Внимание: Никогда не применяйте металлический нож или стамеску для вскрытия корпуса — острый металл может легко прорезать пластик или оставить глубокие царапины, что нарушит герметичность.

Организуйте рабочее пространство так, чтобы мелкие детали не потерялись. Винты разной длины лучше складывать в отдельные ячейки или записывать на листе бумаги, отмечая их расположение. В модели Makita UC4030A используются винты разной длины для различных узлов, и установка длинного винта в отверстие для короткого может привести к пробою изоляции или повреждению внутренних компонентов.

Демонтаж внешней рукоятки и доступ к щеткам

Процесс разборки начинается с задней части инструмента, где расположен патрон для подключения сетевого кабеля. В некоторых версиях UC4030A доступ к внутренним компонентам осуществляется именно с этого места. Сначала открутите винт, удерживающий кабель в хвостовике рукоятки. Это освободит провод и предотвратит его случайное повреждение при разъединении частей корпуса.

Затем обратите внимание на торцевые заглушки рукоятки, под которыми находятся графитовые щетки. Для их извлечения часто не требуется полная разборка пилы — достаточно открутить пластиковые пробки на концах. Однако, если ваша цель — глубокая чистка или замена кнопки, корпус придется разобрать полностью. На этом этапе важно не потерять пружины, которые находятся под заглушками и прижимают щетки к коллектору.

• 🔌 Отсоедините сетевой кабель от электросети и открутите фиксатор в хвостовике.
• 🔩 Открутите винты в углублениях рукоятки (часто они скрыты под наклейками).
• 🧹 Извлеките щеткодержатели, проверьте состояние щеток и пружин на износ.
• 🔍 Осмотрите коллектор через отверстие: он должен быть чистым, без черного налета и искрения.

Если длина щеток составляет менее 5 мм, их следует заменить на новые оригинальные детали. Использование изношенных щеток может привести к увеличению искрения, перегреву коллектора и, в конечном итоге, к поломке электродвигателя. При обратной установке убедитесь, что щетка свободно движется в щеткодержателе и не застревает.

Элемент электропилы	Описание/Функция	Рекомендации по ремонту
Мотор	Основной источник мощности	Проверить щетки, заменить при износе
Цепь	Режущий элемент	Заточить или заменить при повреждении
Шина	Поддержка цепи	Проверить на износ, заменить при необходимости
Корпус	Защита внутренних компонентов	Проверить на трещины, заменить при необходимости
Уплотнители	Защита от пыли и влаги	Заменить при повреждении
Регулятор скорости	Управление мощностью	Проверить на работоспособность, заменить при неисправности
Система смазки	Обеспечение смазки цепи	Проверить уровень масла, заменить при необходимости
Защитный кожух	Безопасность при работе	Проверить на целостность, заменить при повреждении
Кнопка включения	Управление работой пилы	Проверить на работоспособность, заменить при неисправности
Фильтр воздуха	Защита мотора от загрязнений	Очистить или заменить при необходимости

Интересные факты

Вот несколько интересных фактов о разборке электропилы Makita UC4030A и ремонте:

1. Уникальная система защиты: Электропила Makita UC4030A оснащена системой защиты от перегрева и перегрузки, что значительно увеличивает срок службы инструмента. При разборке важно учитывать эти элементы, чтобы не повредить защитные механизмы.

2. Легкость в обслуживании: Одним из преимуществ модели UC4030A является ее конструкция, которая позволяет легко получить доступ к основным компонентам, таким как цепь и шина. Это делает процесс ремонта и замены деталей более удобным и быстрым, что особенно важно для профессиональных пользователей.

3. Электронная система управления: В этой электропиле используется электронная система управления, которая обеспечивает стабильную работу двигателя и оптимальную производительность. При разборке необходимо быть осторожным с электронными компонентами, так как их повреждение может привести к серьезным неисправностям и потребовать дорогостоящего ремонта.

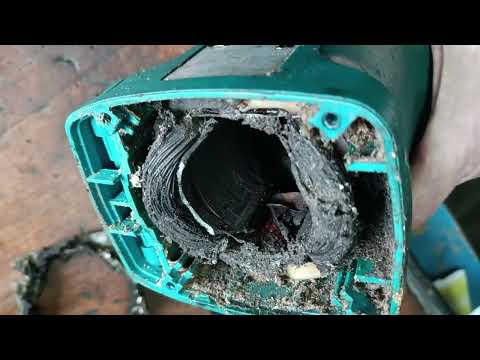

Вскрытие основного корпуса и снятие редуктора

Наиболее критический этап — разделение двух частей основного корпуса. Вокруг рукоятки и редуктора расположены винты, которые необходимо открутить. В модели Makita UC4030A их количество может различаться, поэтому внимательно осмотрите инструмент со всех сторон, включая нижнюю часть рукоятки. После удаления всех винтов не тяните половинки резко — внутри находятся провода и переключатель.

Осторожно разведите половинки корпуса, используя пластиковую лопатку для отщелкивания внутренних фиксаторов, если они имеются. Перед вами откроется внутреннее устройство пилы: двигатель, редуктор и курковый выключатель. Обратите внимание на провода, идущие к кнопке включения. Они могут быть либо припаяны, либо подключены через клеммы. Если провода припаяны, их нужно будет выпаять для полного снятия кнопки. Однако для чистки зачастую достаточно просто отодвинуть узел в сторону.

⚠️ Важно: При разделении половин корпуса следите за положением переключателя блокировки пуска — его мелкие детали (пружины, стопоры) могут легко выскочить и потеряться.

Чтобы получить доступ к шестерням редуктора, необходимо снять переднюю часть корпуса, где закреплена шина. Обычно редукторный узел крепится на отдельных винтах к основной раме. После удаления фиксирующих элементов вы сможете извлечь редуктор в сборе. Внутри вы увидите ведущую шестерню двигателя и ведомую шестерню с валом цепи. Именно в этом месте чаще всего требуется замена смазочного материала или подшипников.

Диагностика и замена кнопки включения

Курковый выключатель — один из самых уязвимых компонентов устройства Makita UC4030A. Во время работы пилы внутрь корпуса проникает мелкая древесная пыль, смешиваясь с маслом и образуя токопроводящую массу. Это может привести к залипанию контактов или их потере. Если пила работает только при значительном нажатии или отключается сама по себе, причина, скорее всего, в этом элементе.

Для проверки кнопки нужно извлечь её из крепления. Обычно она закреплена винтами или пластиковыми защелками. Разбирать саму кнопку имеет смысл только при наличии опыта и микроскопа, так как внутри находятся мелкие пружины и контакты, которые легко потерять. В большинстве случаев ремонт кнопки сводится к её полной замене, так как цена оригинальной запчасти значительно ниже затрат на восстановление.

Можно ли очистить кнопку без замены?

Теоретически, контакты можно очистить спиртом и продуть сжатым воздухом, но это даст лишь временный результат. Пыль снова попадет внутрь, поэтому замена кнопки на новую будет более надежным вариантом.

При установке новой кнопки внимательно следите за схемой подключения проводов. Неправильное соединение контактов может привести к короткому замыканию или сбоям в работе блокиратора. Используйте паяльник с тонким жалом и припой с канифолью для надежного соединения. После пайки обязательно изолируйте места соединений термоусадочной трубкой, чтобы избежать замыкания на корпус.

Обслуживание редукторного узла и смазка

Редуктор электропилы работает под значительными нагрузками и высокими температурами, поэтому правильная смазка критически важна для его долговечности. Со временем старая смазка темнеет, теряет свои свойства и может содержать металлическую стружку, образующуюся в результате износа шестерен. При полной разборке редуктора необходимо удалить всю старую смазку с помощью растворителя или бензина "Калоша", а затем тщательно протереть детали чистой ветошью.

После очистки внимательно осмотрите зубья шестерен. На них не должно быть сколов, износа или повреждений. Если вы заметите дефекты, шестерни следует заменить, так как использование поврежденного редуктора может привести к поломке других компонентов. Для смазки рекомендуется применять специальные литиевые смазки с высокой температурной стабильностью, такие как Mobilgrease XHP 222 или их аналоги.

• 🛢️ Тщательно очистите корпус редуктора от остатков старой смазки.
• 🔍 Проверьте подшипники на валу двигателя и валу цепи на наличие люфтов.
• 🧹 Нанесите новый слой смазки равномерно, заполняя около 60-70% объема.
• 🔄 Убедитесь в легкости вращения вала рукой перед сборкой.

⚠️ Важно: Не заполняйте редуктор смазкой до краев — в процессе работы она нагревается, расширяется и может выдавить сальники, загрязняя окружающее пространство.

Обратите особое внимание на сальники и уплотнительные кольца. Если они имеют трещины или потеряли эластичность, их следует заменить. Герметичность редуктора защищает подшипники от попадания влаги и абразивной пыли. После нанесения новой смазки соберите редуктор, убедившись, что все валы вращаются свободно, без заеданий и посторонних звуков.

Сборка инструмента и финальная проверка

Сборка Makita UC4030A выполняется в обратном порядке разборки. Начните с установки редукторного узла, затем подключите провода от двигателя и кнопки. Убедитесь, что провода аккуратно уложены в каналы и не будут зажаты при соединении половинок корпуса. Это важно: пережатый провод может износиться во время эксплуатации и привести к короткому замыканию.

Соедините половинки корпуса, аккуратно защелкивая все фиксаторы. Затягивайте винты равномерно по периметру, двигаясь крест-накрест, чтобы обеспечить плотное соединение без перекосов. Установите заднюю крышку, заглушки для щеток и фиксатор кабеля. Прежде чем подключить инструмент к сети, еще раз визуально проверьте, правильно ли установлены все детали и нет ли лишних винтов.

Заключительная проверка включает тестовый запуск без нагрузки. Включите пилу и дайте ей поработать несколько секунд. Обратите внимание на звук двигателя — он должен быть ровным, без посторонних шумов. Проверьте работу курка: он должен двигаться плавно, без заеданий, а функция блокировки случайного включения должна работать исправно. Если все параметры в норме, ваш инструмент готов к использованию.

Часто задаваемые вопросы (FAQ)

Нужно ли заменять смазку в редукторе сразу после приобретения новой пилы?

Заводская смазка в Makita UC4030A обычно высокого качества и предназначена для начального этапа эксплуатации. Если пила работает без проблем, менять её сразу не обязательно. Рекомендуется произвести первую замену после окончания гарантийного срока или при появлении признаков ухудшения работы, таких как шум или перегрев.

Можно ли применять солидол вместо специализированной смазки для редуктора?

Использование обычного солидола нецелесообразно, так как он не обладает необходимыми температурными характеристиками и может быстро вытекать при нагреве. Лучше применять специализированные литиевые смазки для редукторов электроинструментов с маркировкой EP (Extreme Pressure).

Почему после сборки пила издает больше шума, чем до разборки?

Причиной может быть неправильная установка подшипников или ошибки при сборке вентилятора охлаждения. Также шум может возникать из-за слишком густой смазки, которая ещё не распределилась. Рекомендуется дать инструменту поработать в щадящем режиме в течение 10-15 минут.

Где можно найти схему разборки (взрыв-схему) для Makita UC4030A?

Официальные схемы (parts list) доступны на сайте Makita в разделе поддержки, если ввести модель инструмента. Также существуют специализированные сайты по ремонту электроинструментов, где можно найти каталоги запчастей с номерами деталей.

Как часто необходимо чистить воздушные каналы двигателя?

Чистку воздушных каналов и вентилятора двигателя следует выполнять регулярно, особенно если вы часто пилите сухую древесину или работаете в условиях повышенной запыленности. Рекомендуемая частота — раз в 3-6 месяцев активного использования, чтобы избежать перегрева обмоток.

Проверка и замена цепи и шины

Цепь и шина являются одними из самых важных компонентов электропилы Makita UC4030A, так как они непосредственно влияют на эффективность резки и общую производительность инструмента. Регулярная проверка и замена этих элементов помогут избежать серьезных поломок и продлить срок службы вашей пилы.

Проверка цепи

Перед началом работы с цепью необходимо отключить электропилу от сети. Для проверки цепи выполните следующие шаги:

1. Осмотрите цепь на наличие повреждений: Проверьте цепь на наличие трещин, износа зубьев и других повреждений. Зубья должны быть острыми и не иметь сколов. Если вы заметили значительное изнашивание или повреждение, цепь необходимо заменить.
2. Проверьте натяжение цепи: Цепь должна быть натянута правильно. Для этого потяните за цепь в центре шины; она должна легко двигаться, но не должна слетать с шины. Если цепь слишком свободная, ее нужно натянуть, если слишком тугая — ослабить.
3. Очистите цепь: Удалите грязь и смолу с цепи с помощью специальной щетки или растворителя. Это поможет избежать перегрева и износа.

Замена цепи

Если цепь требует замены, следуйте этим шагам:

1. Отключите пилу: Убедитесь, что электропила отключена от сети.
2. Снимите защитный кожух: Используйте отвертку, чтобы открутить винты, крепящие защитный кожух. Снимите его, чтобы получить доступ к цепи и шине.
3. Снимите старую цепь: Ослабьте натяжение цепи с помощью регулировочного винта и аккуратно снимите цепь с шины.
4. Установите новую цепь: Поместите новую цепь на шину, следуя направлению стрелок на цепи. Убедитесь, что цепь правильно расположена на зубьях шины.
5. Закрепите цепь: Установите защитный кожух обратно и затяните винты. Проверьте натяжение цепи и при необходимости отрегулируйте его.

Проверка и замена шины

Шина также требует регулярной проверки. Вот основные моменты, на которые стоит обратить внимание:

1. Осмотрите шину на наличие повреждений: Проверьте шину на наличие трещин, вмятин и других повреждений. Если шина повреждена, ее необходимо заменить.
2. Проверьте износ шины: Измерьте ширину канавки шины. Если она значительно увеличилась, это может указывать на износ, и шину следует заменить.
3. Очистите шину: Удалите грязь и смолу из канавки шины, чтобы обеспечить свободное движение цепи.

Замена шины

Если шина требует замены, выполните следующие действия:

1. Отключите пилу: Убедитесь, что электропила отключена от сети.
2. Снимите защитный кожух: Открутите винты и снимите защитный кожух.
3. Снимите старую шину: Ослабьте натяжение цепи и аккуратно снимите цепь с шины. Затем открутите винты, крепящие шину к корпусу пилы, и снимите шину.
4. Установите новую шину: Установите новую шину на место, закрутите винты и установите цепь на шину.
5. Закрепите защитный кожух: Установите защитный кожух обратно и затяните винты.

Следуя этим рекомендациям, вы сможете поддерживать цепь и шину вашей электропилы Makita UC4030A в хорошем состоянии, что обеспечит надежную и безопасную работу инструмента.

Тестирование системы охлаждения и вентиляции

Система охлаждения и вентиляции электропилы Makita UC4030A играет ключевую роль в обеспечении её эффективной работы и долговечности. В процессе эксплуатации инструмента, особенно при длительном использовании, важно следить за состоянием этой системы, чтобы избежать перегрева и повреждения внутренних компонентов. В данном разделе мы рассмотрим основные этапы тестирования системы охлаждения и вентиляции, а также возможные проблемы и способы их устранения.

1. Визуальный осмотр

Первым шагом в тестировании системы охлаждения является визуальный осмотр. Проверьте следующие элементы:

• Вентиляционные отверстия: Убедитесь, что они не заблокированы пылью, грязью или другими посторонними предметами. Забитые отверстия могут привести к недостаточному воздухообмену и перегреву.
• Вентилятор: Проверьте, что вентилятор свободно вращается и не имеет повреждений. Если лопасти вентилятора повреждены или изношены, их необходимо заменить.
• Корпус: Осмотрите корпус на наличие трещин или повреждений, которые могут повлиять на работу системы охлаждения.

2. Проверка работы вентилятора

Для проверки работы вентилятора выполните следующие действия:

1. Подключите электропилу к источнику питания.
2. Включите инструмент и дайте ему поработать на холостом ходу в течение нескольких минут.
3. Проверьте, работает ли вентилятор. Вы должны услышать его звук и почувствовать поток воздуха, исходящий из вентиляционных отверстий.

Если вентилятор не работает, возможно, проблема связана с электрической цепью или самим вентилятором. В этом случае потребуется дальнейшая диагностика.

3. Измерение температуры

Для более точной оценки состояния системы охлаждения рекомендуется измерить температуру корпуса электропилы во время работы. Для этого используйте инфракрасный термометр:

• Измерьте температуру в разных точках корпуса, особенно в области вентиляционных отверстий и вокруг мотора.
• Сравните полученные значения с нормальными рабочими температурами, указанными в руководстве пользователя. Если температура значительно превышает норму, это может указывать на проблемы с охлаждением.

4. Очистка системы охлаждения

Если в процессе тестирования были выявлены проблемы, такие как забитые вентиляционные отверстия или загрязнённый вентилятор, необходимо провести очистку:

• Отключите электропилу от сети.
• С помощью сжатого воздуха или мягкой щётки аккуратно очистите вентиляционные отверстия и вентилятор от пыли и грязи.
• Проверьте, нет ли посторонних предметов, мешающих работе системы охлаждения.

5. Замена компонентов

Если после всех проверок и очистки система охлаждения всё ещё работает неэффективно, возможно, потребуется замена некоторых компонентов:

• Вентилятор: Если он повреждён или не работает, замените его на новый оригинальный компонент.
• Электрические соединения: Проверьте проводку на наличие повреждений и при необходимости замените неисправные участки.

Следуя этим шагам, вы сможете эффективно протестировать и поддерживать систему охлаждения и вентиляции вашей электропилы Makita UC4030A, что обеспечит её надёжную работу и продлит срок службы инструмента.

Устранение неисправностей и советы по профилактике

Электропила Makita UC4030A, как и любое другое электроинструмент, может столкнуться с различными неисправностями в процессе эксплуатации. Правильная диагностика и устранение проблем помогут продлить срок службы инструмента и обеспечить его надежную работу. В этом разделе мы рассмотрим наиболее распространенные неисправности, их возможные причины и способы устранения, а также дадим советы по профилактике.

1. Пила не включается

Если ваша электропила не включается, это может быть связано с несколькими факторами:

• Проблемы с источником питания: Убедитесь, что электропила подключена к исправной розетке. Проверьте, работает ли розетка, подключив к ней другое устройство.
• Неисправный кабель: Осмотрите кабель на наличие повреждений, таких как порезы или обрывы. Если кабель поврежден, его необходимо заменить.
• Выключатель: Проверьте работоспособность выключателя. Если он заедает или не возвращается в исходное положение, возможно, его нужно заменить.

2. Пила работает с перебоями

Если электропила включается, но работает нестабильно, это может быть вызвано:

• Засорением вентиляционных отверстий: Убедитесь, что вентиляционные отверстия не забиты пылью и грязью. Регулярно очищайте их для предотвращения перегрева.
• Неисправностью щеток: Износ щеток может привести к перебоям в работе. Проверьте их состояние и при необходимости замените.
• Проблемами с двигателем: Если двигатель перегревается или издает странные звуки, это может указывать на внутренние повреждения. В таком случае лучше обратиться к специалисту.

3. Неправильная работа цепи

Если цепь не вращается или останавливается во время работы, проверьте следующие моменты:

• Натяжение цепи: Убедитесь, что цепь правильно натянута. Слишком слабая или слишком натянутая цепь может привести к ее повреждению и неправильной работе.
• Смазка цепи: Проверьте уровень масла для цепи. Недостаток смазки может вызвать перегрев и заедание цепи.
• Засорение цепи: Убедитесь, что цепь не забита древесиной или другими материалами. Регулярно очищайте цепь после работы.

4. Профилактика неисправностей

Чтобы избежать проблем с электропилой Makita UC4030A, следуйте этим рекомендациям:

• Регулярная чистка: После каждой работы очищайте пилу от древесной пыли и смолы. Это поможет предотвратить перегрев и продлить срок службы устройства.
• Проверка и замена масла: Регулярно проверяйте уровень масла для цепи и меняйте его по мере необходимости. Используйте только рекомендованные производителем масла.
• Хранение: Храните электропилу в сухом и защищенном от влаги месте. Это поможет избежать коррозии и повреждений.
• Периодическая проверка: Регулярно проверяйте состояние всех компонентов пилы, включая кабель, щетки и цепь. При обнаружении износа заменяйте детали вовремя.

Следуя этим рекомендациям, вы сможете значительно снизить вероятность возникновения неисправностей и обеспечить надежную работу вашей электропилы Makita UC4030A на протяжении многих лет.
