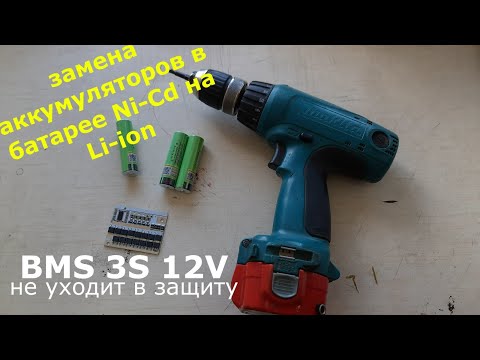

В данной статье мы подробно рассмотрим процесс переделки шуруповерта Makita 12В на литий-ионные аккумуляторы, что позволит значительно улучшить его производительность и увеличить время работы без подзарядки. Переход на литиевые батареи не только повысит эффективность инструмента, но и избавит вас от проблем, связанных с деградацией никель-кадмиевых аккумуляторов. Мы предоставим пошаговую инструкцию по сборке Li-Ion батареи, балансировке и установке в корпус, что сделает процесс доступным даже для новичков.
Преимущества перехода на Li-Ion и выбор элементов
Переход от Ni-Cd к Li-Ion значительно повышает эффективность вашего Makita 12V. Литиевые аккумуляторы легче при аналогичной или большей емкости, что снижает нагрузку на запястье пользователя во время длительной работы. Они не подвержены «эффекту памяти», что позволяет заряжать их в любое время, не дожидаясь полного разряда, в отличие от устаревших технологий.
При выборе аккумуляторов важно учитывать их токоотдачу, так как шуруповерт требует значительных энергозатрат. Обычные офисные элементы 18650 не подойдут, так как не выдержат пусковых токов двигателя и могут быстро выйти из строя. Вам понадобятся ячейки с маркировкой High Drain или «высокий ток», которые способны выдавать 20-30 Ампер и более без значительного падения напряжения.
- 🔋 Высокая удельная энергоемкость обеспечивает длительное время работы без подзарядки.
- ⚡ Отсутствие эффекта памяти делает использование и обслуживание более удобным.
- 📉 Низкий уровень саморазряда позволяет хранить инструмент в заряженном состоянии на протяжении месяцев.
- 🏗️ Возможность быстрой зарядки без ущерба для химического состава элементов.
Важно отметить, что напряжение полностью заряженной литиевой ячейки составляет 4.2В, а номинальное — 3.6-3.7В. Для замены 12-вольтового блока обычно используют сборку из трех последовательно соединенных ячеек (3S), что в заряженном состоянии дает 12.6В, а в разряженном — около 9.9В. Это полностью соответствует рабочему диапазону большинства двигателей Makita, которые рассчитаны на работу с Ni-Cd, где напряжение колеблется от 14.4В до 10.8В.
Необходимые инструменты и материалы для модернизации
Для успешной сборки новой батареи вам понадобятся не только новые аккумуляторы, но и специализированные инструменты. Ключевым элементом станет плата управления BMS (Battery Management System), которая контролирует баланс ячеек и защищает сборку от короткого замыкания. Без этого компонента использование литиевой батареи в мощном электроинструменте строго запрещено.
Кроме того, вам потребуется качественный никелевый лист для соединения элементов. Не рекомендуется использовать олово и пайку непосредственно на банках, так как высокая температура может повредить внутреннюю структуру аккумулятора или сепаратор. Никель соединяется с помощью точечной сварки, что является стандартом в данной области для обеспечения надежного контакта.
Также стоит подготовить изоляционные материалы, такие как фиберная бумага или термоскотч, чтобы предотвратить короткое замыкание на стенках корпуса. Для фиксации элементов внутри старого кожуха часто применяют термоклей или специальные пластиковые направляющие, которые можно изготовить самостоятельно. Все компоненты должны быть выбраны с учетом размеров стандартного корпуса батареи Makita.
| Шаг | Описание действия | Необходимые материалы |
|---|---|---|
| 1 | Разборка шуруповерта | Отвертка, плоскогубцы |
| 2 | Извлечение старого аккумулятора | Плоскогубцы, нож |
| 3 | Подбор литий-ионного аккумулятора | Литий-ионный аккумулятор 12В |
| 4 | Подключение нового аккумулятора | Паяльник, припой, изолента |
| 5 | Сборка шуруповерта | Отвертка |
| 6 | Тестирование устройства | Зарядное устройство, мультиметр |
Интересные факты
Вот несколько интересных фактов, связанных с переделкой шуруповерта Makita 12В на литий-ионные аккумуляторы:
Увеличение емкости и времени работы: Литий-ионные аккумуляторы имеют значительно большую емкость по сравнению с никель-кадмиевыми (NiCd) или никель-металлогидридными (NiMH) батареями. Это позволяет увеличить время работы инструмента на одной зарядке, что делает его более эффективным для длительных задач.
Отсутствие эффекта памяти: В отличие от NiCd аккумуляторов, литий-ионные батареи не страдают от эффекта памяти, что позволяет заряжать их в любое время без ущерба для емкости. Это делает использование шуруповерта более удобным, так как нет необходимости полностью разряжать батарею перед зарядкой.
Пошаговая инструкция и безопасность: Переделка шуруповерта требует внимательности и соблюдения мер безопасности. Важно правильно подключить литий-ионный аккумулятор, чтобы избежать короткого замыкания или перегрева. Также стоит учитывать, что литий-ионные батареи требуют специального зарядного устройства, чтобы обеспечить их долговечность и безопасность эксплуатации.
Эти факты подчеркивают преимущества и важность правильного подхода к переделке шуруповерта на литий-ионные аккумуляторы.
Демонтаж старого аккумулятора и подготовка корпуса
Процесс модификации начинается с осторожного вскрытия корпуса оригинального аккумулятора Makita 12V. Обычно он состоит из двух частей, соединенных четырьмя винтами, которые могут быть скрыты под наклейками. После удаления крепежа аккуратно извлеките внутренности, стараясь не повредить пластиковые направляющие и контактную группу, которые будут использованы повторно.
Старые никель-кадмиевые элементы необходимо утилизировать, так как они содержат опасные вещества. Отсоедините контактную пластину от старой сборки, сохранив провода или припой на контактах для дальнейшего соединения с новой схемой. Важно тщательно очистить внутреннюю поверхность корпуса от остатков клея, грязи и окислов, чтобы новая сборка плотно встала на место и не имела перекосов.
⚠️ Внимание: При разборке старых Ni-Cd аккумуляторов будьте предельно осторожны, внутри может находиться агрессивный электролит. Работайте в перчатках и защитных очках, избегая вдыхания паров при возможном нагреве.
Ключевым этапом является примерка новых элементов 18650 в освободившемся пространстве. Литиевые цилиндры могут иметь немного отличающиеся размеры или требовать иного расположения контактов. Возможно, потребуется подрезать внутренние пластиковые ребра жесткости или изготовить новые проставки, чтобы ячейки не болтались во время работы инструмента.
Что делать, если новые элементы не помещаются?
Если стандартные 18650 не влезают из-за выступающих контактов, можно использовать элементы с плоским верхом (Flat Top) и приварить к ним никелевые лепестки для формирования нужной геометрии, либо аккуратно сточить часть пластика корпуса в незначительных местах.
Сборка новой литиевой батареи и пайка контактов
Ключевым этапом является соединение ячеек в последовательную цепь 3S. Перед началом сборки все три элемента необходимо предварительно зарядить до одинакового напряжения с точностью до сотых долей вольта. Наличие разницы в напряжении перед сборкой недопустимо, так как это может привести к неправильной работе балансировочной платы и потенциальному выходу системы из строя.
Соединение осуществляется с помощью точечной сварки никелевой лентой. Если у вас нет сварочного оборудования, можно воспользоваться методом пайки. Однако он требует высокой скорости и аккуратности, чтобы избежать перегрева аккумулятора. Припаивайте ленту быстро, используя мощный паяльник и активный флюс, чтобы минимизировать время контакта жала с металлом аккумулятора.
После формирования основной сборки (+ - + - + -) к ней подключается плата BMS 3S. Важно строго соблюдать полярность: первый минус подключается к B-, первый плюс к P1, второй плюс к P2 и третий к P3 (или B+ в зависимости от маркировки платы). Ошибки при подключении балансировочных проводов могут привести к мгновенному выходу контроллера из строя.
После соединения всех компонентов проверьте мультиметром общее напряжение на выходных контактах. Оно должно соответствовать сумме напряжений ячеек. Если все показатели в норме, можно переходить к финальной изоляции и установке сборки в корпус.
Установка BMS и настройка системы защиты
Плата BMS является интеллектуальным защитником вашей аккумуляторной батареи. Она следит за напряжением в каждой ячейке и отключает нагрузку, если напряжение одной из них опускается ниже критического уровня (обычно от 2.5 до 2.8 В). Это предотвращает глубокий разряд, который может быть губительным для литиевых элементов и привести к возгоранию при последующей зарядке.
Контроллер также обеспечивает защиту от короткого замыкания и перегрузки по току. Для шуруповерта Makita важно выбрать плату с током отдачи не менее 15-20 Ампер. В противном случае, при сверлении или закручивании длинных саморезов может произойти ложное срабатывание защиты, и инструмент остановится. Некоторые платы имеют функцию автоматического восстановления после срабатывания защиты, в то время как другие требуют временного подключения к зарядному устройству.
Для подключения зарядного устройства используется стандартное гнездо, однако вам понадобится отдельное зарядное устройство для Li-Ion с выходным напряжением 12.6 В. Провода от зарядного устройства подключаются к соответствующим контактам на плате BMS, которые обычно обозначены как C+ и C- или P+ и P-.
⚠️ Важно: Никогда не заряжайте модифицированную литиевую батарею с помощью стандартного зарядного устройства для никель-кадмиевых аккумуляторов. Это может привести к перезаряду, вздутию и даже возгоранию.
Установите плату BMS так, чтобы она не соприкасалась с острыми краями никелевых полос или контактами ячеек. Лучше всего закрепить её на двусторонний скотч или термоклей в свободном пространстве корпуса, обеспечив доступ для визуального контроля при необходимости.
Финальная сборка и первое тестирование
Перед финальной сборкой корпуса рекомендуется протестировать аккумулятор под нагрузкой. Подключите батарею к шуруповерту и выполните несколько операций по сверлению. Обратите внимание на нагрев контактов и самой сборки: в нормальных условиях они могут немного нагреваться, но не должны быть горячими. Если инструмент работает стабильно и не отключается, значит, сборка прошла успешно.
Установите собранное устройство в корпус, убедившись, что провода не пережаты и не соприкасаются с движущимися частями механизма защелкивания. Закрутите винты корпуса и проверьте, надежно ли фиксируется батарея в шуруповерте. Наличие люфта недопустимо, так как это может привести к потере контакта во время работы.
- 🔍 Убедитесь в надежности всех сварных и паяных соединений.
- 🔋 Измерьте напряжение на каждой ячейке после первого цикла разряда.
- 🌡️ Следите за температурой корпуса при интенсивной эксплуатации.
- 🔧 Проверьте, работает ли кнопка пуска без заеданий.
Теперь ваш Makita оснащен современным аккумулятором. Литиевый источник питания обеспечит стабильную мощность до полного разряда, в отличие от никелевого, который теряет эффективность по мере снижения заряда. Вы получите легкий, мощный и надежный инструмент, готовый к профессиональному использованию.
Как правильно хранить новую батарею?
Если вы не собираетесь использовать инструмент в течение длительного времени, зарядите батарею до 60-70% и храните в прохладном месте. Не оставляйте литий-ионный аккумулятор полностью разряженным или заряженным на 100% на длительный срок.
Нужно ли заменять контакты в самом шуруповерте?
В большинстве случаев стандартные контакты в инструменте Makita выдерживают токи литиевой батареи, так как они рассчитаны на пусковые токи двигателя. Однако, если вы заметили подгорание или сильный нагрев, стоит заменить их на более мощные латунные или посеребренные варианты.
Можно ли использовать старые зарядные устройства?
Категорически нет. Зарядные устройства для Ni-Cd работают по другому принципу (дельта-пик по напряжению или таймеру) и выдают неправильное конечное напряжение. Для Li-Ion требуется специализированное зарядное устройство с отсечкой по 4.2В на ячейку.
Что делать, если шуруповерт глохнет под нагрузкой?
Скорее всего, срабатывает токовая защита на плате BMS из-за недостаточной токоотдачи выбранных элементов или плохого контакта в сварных швах. Проверьте паспортную токоотдачу ячеек и качество приварки никелевой ленты.
Проверка совместимости компонентов и расчет параметров
Перед тем как приступить к переделке шуруповерта Makita 12В на литий-ионный аккумулятор, необходимо тщательно проверить совместимость компонентов и рассчитать параметры, чтобы обеспечить безопасную и эффективную работу инструмента.
1. Определение типа аккумулятора: Первым шагом является определение типа аккумулятора, который используется в вашем шуруповерте. Обычно это никель-кадмиевые (NiCd) или никель-металлгидридные (NiMH) батареи. Литий-ионные аккумуляторы имеют другие характеристики и требуют особого подхода к зарядке и разрядке.
2. Изучение технических характеристик: Ознакомьтесь с техническими характеристиками вашего шуруповерта. Важно знать напряжение (12В), максимальный ток, который может потреблять инструмент, а также его мощность. Эти данные помогут вам выбрать подходящий литий-ионный аккумулятор и контроллер заряда.
3. Выбор литий-ионного аккумулятора: При выборе литий-ионного аккумулятора обратите внимание на его емкость (в мАч) и размеры. Емкость аккумулятора должна быть сопоставима с оригинальным, чтобы обеспечить достаточное время работы. Также убедитесь, что размеры нового аккумулятора позволят ему поместиться в корпус шуруповерта.
4. Контроллер заряда: Литий-ионные аккумуляторы требуют специального контроллера заряда для предотвращения перезарядки и глубокого разряда. Выберите контроллер, совместимый с выбранным аккумулятором, и убедитесь, что он поддерживает необходимый ток и напряжение.
5. Проверка схемы подключения: Изучите схему подключения оригинального аккумулятора и контроллера. Вам нужно будет адаптировать схему для работы с новым литий-ионным аккумулятором. Обратите внимание на полярность подключения, чтобы избежать короткого замыкания.
6. Безопасность: Не забывайте о безопасности. Работая с электрическими компонентами, используйте защитные очки и перчатки. Убедитесь, что все соединения надежны и изолированы, чтобы избежать случайных замыканий.
После выполнения всех этих шагов вы будете готовы к следующему этапу переделки шуруповерта, который включает в себя физическую установку нового аккумулятора и контроллера. Тщательная подготовка на этом этапе поможет избежать проблем в будущем и обеспечит надежную работу вашего инструмента.
Тестирование производительности и времени работы после переделки
После завершения переделки шуруповерта Makita 12В на литий-ионные аккумуляторы, важно провести тестирование, чтобы оценить его производительность и время работы. Это поможет убедиться, что модификация была успешной и инструмент соответствует вашим ожиданиям.
1. Подготовка к тестированию
Перед началом тестирования убедитесь, что шуруповерт полностью собран и аккумулятор заряжен. Рекомендуется использовать новый литий-ионный аккумулятор, который соответствует характеристикам вашего инструмента. Также подготовьте различные материалы для работы, такие как древесина, гипсокартон или металл, чтобы проверить производительность на разных поверхностях.
2. Проверка времени работы
Первым шагом в тестировании является измерение времени работы шуруповерта на одном заряде аккумулятора. Для этого:
- Выберите материал, который вы будете использовать для работы. Например, можно взять древесину средней плотности.
- Установите биту и закрутите несколько шурупов, фиксируя время, затраченное на выполнение задачи.
- Запишите общее время работы до того момента, как инструмент начнет терять мощность или отключится.
Сравните полученные результаты с оригинальными показателями работы шуруповерта на никель-кадмиевых аккумуляторах. Литий-ионные аккумуляторы обычно обеспечивают более длительное время работы.
3. Оценка производительности
После проверки времени работы важно оценить производительность инструмента. Для этого:
- Обратите внимание на скорость закручивания шурупов. Литий-ионные аккумуляторы обеспечивают более стабильное напряжение, что может привести к увеличению скорости работы.
- Проверьте, как инструмент справляется с различными материалами. Попробуйте закрутить шурупы в разные виды древесины, гипсокартон и металл, фиксируя, насколько легко и быстро это происходит.
- Обратите внимание на нагрев инструмента. Литий-ионные аккумуляторы обычно выделяют меньше тепла, что может положительно сказаться на долговечности инструмента.
4. Сравнительный анализ
После завершения тестирования соберите все данные и проведите сравнительный анализ. Сравните время работы и производительность с оригинальными характеристиками шуруповерта. Обратите внимание на улучшения, которые вы заметили, и на любые недостатки, которые могут возникнуть в процессе работы.
5. Заключение
Тестирование производительности и времени работы после переделки шуруповерта Makita 12В на литий-ионные аккумуляторы является важным этапом, который позволяет оценить эффективность модификации. Убедитесь, что вы тщательно записали все результаты, чтобы в дальнейшем иметь возможность оптимизировать использование инструмента и, при необходимости, внести дополнительные изменения.
Советы по уходу и эксплуатации обновленного шуруповерта
После переделки шуруповерта Makita 12В на литий-ионный аккумулятор, важно правильно ухаживать за инструментом и следовать рекомендациям по его эксплуатации, чтобы обеспечить долговечность и эффективность работы. Вот несколько советов, которые помогут вам в этом.
1. Правильная зарядка аккумулятора
Литий-ионные аккумуляторы не требуют полной разрядки перед зарядкой, как это было с никель-кадмиевыми. Однако, для продления срока службы аккумулятора, старайтесь не допускать его полной разрядки. Оптимально заряжать аккумулятор, когда уровень заряда опускается до 20-30%.
Используйте только оригинальное зарядное устройство, совместимое с вашим новым аккумулятором. Это поможет избежать перегрева и других проблем, связанных с зарядкой.
2. Хранение инструмента
Храните шуруповерт в сухом и прохладном месте, вдали от прямых солнечных лучей и источников тепла. Если вы не планируете использовать инструмент в течение длительного времени, рекомендуется извлечь аккумулятор и хранить его отдельно. Это поможет избежать саморазряда и продлит срок службы как шуруповерта, так и аккумулятора.
3. Регулярная проверка состояния
Периодически проверяйте состояние аккумулятора и самого инструмента. Обратите внимание на наличие повреждений, коррозии или загрязнений. Если вы заметили какие-либо проблемы, лучше обратиться к специалисту для диагностики и ремонта.
4. Чистка и обслуживание
Регулярно очищайте шуруповерт от пыли и грязи. Используйте мягкую щетку или сухую тряпку для удаления загрязнений с корпуса и вентиляционных отверстий. Избегайте использования воды или агрессивных химикатов, которые могут повредить электронику.
Также не забывайте смазывать движущиеся части инструмента, такие как патрон и переключатели, специальными смазочными средствами, чтобы обеспечить их бесперебойную работу.
5. Использование по назначению
Следуйте рекомендациям производителя по использованию шуруповерта. Не перегружайте инструмент, избегайте работы с материалами, для которых он не предназначен. Это поможет избежать перегрева и повреждений как самого инструмента, так и аккумулятора.
6. Обновление программного обеспечения (если применимо)
Если ваш шуруповерт имеет возможность обновления программного обеспечения, следите за новыми версиями и устанавливайте их. Это может улучшить производительность инструмента и добавить новые функции.
Соблюдение этих простых рекомендаций поможет вам максимально эффективно использовать обновленный шуруповерт Makita 12В на литий-ионном аккумуляторе и продлить его срок службы. Правильный уход и эксплуатация — залог надежной работы вашего инструмента на протяжении многих лет.
