В данной статье мы предлагаем вам подробную инструкцию по созданию стола для циркулярной пилы Makita своими руками. Правильно сконструированный стол значительно повысит точность и безопасность работы с пилой, а также упростит процесс распила материалов. Мы предоставим чертежи, размеры и рекомендации по выбору материалов, что позволит вам легко и быстро собрать надежную станину, соответствующую вашим потребностям.
Выбор материалов и проектирование конструкции
Основой любого станка является столешница, которая должна быть износостойкой и иметь низкий коэффициент трения. Обычно для этих целей используют фанеру марки ФК или ФСФ толщиной не менее 20 мм. Более профессиональным вариантом считается листовой алюминий или текстолит. Алюминий обеспечивает отличную плоскостность и не боится влаги, но его монтаж требует сложной обработки.
Для каркаса (станины) чаще всего используют сухую строганую доску или брус, соединенные в единую раму. Важно, чтобы древесина была без сучков и трещин, так как они могут ослабить конструкцию под нагрузкой. Жесткость рамы — критически важный параметр, поскольку вибрации от работающей пилы Makita могут ослабить слабые соединения.
⚠️ Важно: Использование МДФ или ДСП для столешницы крайне нежелательно, так как эти материалы поглощают влагу и быстро разбухают, что может привести к искажению геометрии реза и заклиниванию пильного диска.
При проектировании следует учитывать размеры пилы и диапазон регулировки угла наклона. Подошва инструмента не должна соприкасаться с краями отверстия или крепежными элементами при максимальном вылете. Также стоит заранее предусмотреть место для установки параллельного упора и возможность монтажа дополнительных прижимов.
Оптимальная высота стола для удобной работы составляет 85–90 см от пола, что соответствует уровню пояса большинства пользователей. Однако этот параметр индивидуален и зависит от роста мастера и высоты имеющихся верстаков в мастерской. Если стол будет использоваться как дополнение к существующей мебели, его уровень должен точно соответствовать высоте основных рабочих поверхностей.
Необходимые инструменты и комплектующие
Для качественной сборки стола вам понадобится не только пила, но и набор вспомогательных инструментов, обеспечивающих точность работы. Без качественного электролобзика или фрезера будет сложно аккуратно сделать отверстие в столешнице под подошву. Также незаменимым помощником станет шуруповерт с набором бит и сверл для работы с металлом и деревом.
Основные инструменты и комплектующие, которые вам понадобятся:
- 🔹 Рулетка, угольник и металлическая линейка для точной разметки.
- 🔹 Струбцины различных размеров для надежной фиксации деталей во время склеивания и сверления.
- 🔹 Саморезы по дереву разной длины и болты с гайками для сборки каркаса.
- 🔹 Антисептик для обработки древесины, а также лак или масло для финишной отделки поверхности.
Особое внимание стоит уделить крепежным элементам для установки пилы Makita. Стандартные винты могут быть слишком короткими для толстых столешниц, поэтому часто необходимо подбирать удлиненные болты с тем же диаметром и шагом резьбы. Использование контргаек или гроверных шайб обязательно, чтобы избежать ослабления креплений из-за вибрации во время работы.
Не забывайте о средствах индивидуальной защиты. Работа с деревом и металлом сопровождается образованием большого количества пыли и стружки. Респиратор и защитные очки должны быть надеты уже на этапе раскроя материалов для столешницы.
| Элемент стола | Описание | Материалы и инструменты |
|---|---|---|
| Каркас стола | Основная конструкция для поддержки | Деревянные бруски, саморезы |
| Рабочая поверхность | Плоская поверхность для резки | Ламинированная фанера |
| Регулируемые опоры | Для установки стола на неровной поверхности | Металлические уголки, винты |
| Защитные элементы | Для безопасности при работе | Пластиковые заглушки, щитки |
| Система крепления пилы | Для надежной фиксации циркулярной пилы | Крепежные элементы, уголки |
| Дополнительные функции | Возможность установки дополнительных аксессуаров | Рейка для направляющей, зажимы |
Интересные факты
Вот несколько интересных фактов о столах для циркулярных пил Makita и их сборке своими руками:
Универсальность и адаптация: Столы для циркулярных пил Makita могут быть адаптированы под различные модели пил, что позволяет пользователям создавать индивидуальные решения для своих нужд. Это дает возможность использовать стол не только для распиловки, но и для других задач, таких как фрезеровка или шлифовка.
Чертежи и DIY-культура: Существует множество доступных чертежей и руководств по сборке столов для циркулярных пил, которые можно найти в интернете. Это позволяет даже новичкам в столярном деле создать собственный стол, учитывая свои размеры и требования, что способствует развитию DIY-культуры и повышению навыков работы с деревом.
Безопасность и точность: Правильно сконструированный стол для циркулярной пилы значительно повышает безопасность работы. Он обеспечивает стабильную опору для материала и позволяет точно настраивать углы и глубину реза, что особенно важно при выполнении сложных проектов. Использование качественных материалов и соблюдение всех рекомендаций при сборке также способствует долговечности конструкции.
Изготовление столешницы и монтажного отверстия
Процесс начинается с разметки листа материала. С помощью металлической линейки и острого карандаша или маркера нанесите контуры будущего стола. Стандартные размеры рабочей поверхности составляют около 100х50 см, но могут изменяться в зависимости от доступного пространства в вашей мастерской.
Ключевым этапом является вырезание отверстия для подошвы циркулярной пилы. Инструмент располагается снизу (если столешница перевернута) или сверху (если есть точный шаблон), и контур обводится. Затем, отступив от контура на 3–5 мм, вырезается отверстие, чтобы пила могла свободно входить, но без значительных зазоров.
Для моделей Makita с литой алюминиевой подошвой часто требуется фрезеровка посадочного места, чтобы верхняя часть пилы находилась на одном уровне со столом. Если у вас нет фрезера, можно использовать систему подкладок из тонкого текстолита или металла, которые крепятся на нижней стороне столешницы.
⚠️ Важно: При сверлении отверстий для крепежных болтов пилы обязательно используйте сверло меньшего диаметра для создания пилотных отверстий, чтобы избежать раскалывания фанеры или смещения инструмента.
После вырезания отверстия края следует обработать наждачной бумагой или фрезой, чтобы устранить заусенцы. Гладкие края обеспечат свободное скольжение заготовки и предотвратят появление заноз. Также рекомендуется отшлифовать поверхность стола до идеальной гладкости.
Сборка каркаса и установка пилы
Сборка каркасной конструкции выполняется по заранее подготовленному чертежу. Все угловые соединения должны быть под углом 90 градусов, что проверяется с помощью строительного угольника. Для повышения прочности конструкции в углах и в центре длинных сторон устанавливаются ребра жесткости, которые также служат опорой для столешницы.

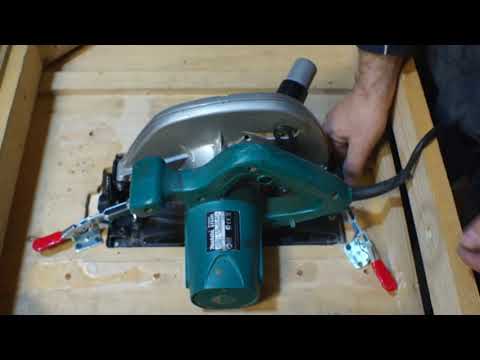

Установка пилы Makita производится снизу в подготовленное место. Инструмент необходимо центрировать так, чтобы диск был параллелен длинной стороне стола. Это важно для корректной работы с параллельным упором. Крепление осуществляется через предусмотренные отверстия в подошве с использованием подобранных удлиненных болтов.
Не забудьте проверить ход пилы: она должна быть надежно зафиксирована, но не слишком сильно, чтобы избежать деформации корпуса. После установки попробуйте покрутить диск рукой (при отключенном инструменте!) — он не должен касаться краев отверстия под любым углом наклона.
Как добиться идеальной параллельности диска?
Для точной настройки параллельности диска боковой кромке стола можно воспользоваться методом "четырех точек". Закрепите упор так, чтобы расстояние от зуба пилы до упора было одинаковым как в передней, так и в задней точках вращения диска. Отрегулируйте положение монтажной плиты до достижения идеального совпадения.
Если конструкция стола это позволяет, на данном этапе можно установить механизм подъема и опускания пилы, если штатного рычага недостаточно или он недоступен снизу. Для стационарных столов часто устанавливают фиксированную высоту вылета, которую можно регулировать вручную только при смене задач.
Установка упоров и систем безопасности
Параллельный упор — незаменимый инструмент для столяра, которому следует уделить особое внимание при изготовлении. Самый простой вариант можно создать из ровного бруса или алюминиевого профиля, который перемещается по направляющим и фиксируется струбцинами или зажимами. Более сложные конструкции могут быть оснащены шкалой для быстрой настройки ширины реза.
Для обеспечения безопасности обязательно установите расклинивающий нож, если конструкция пилы Makita позволяет это в перевернутом положении. Этот элемент предотвращает зажим диска древесиной в конце реза, что является одной из основных причин обратного удара. Полезно также установить прозрачный защитный экран над диском.
Не забывайте об организации пылеудаления. Циркулярная пила создает много опилок. Под столом можно закрепить патрубок от строительного пылесоса или соорудить простой накопительный короб с мешком. Это поможет сохранить здоровье легких и поддерживать чистоту в мастерской.
Финальная настройка и тестирование
Первый запуск собранного станка следует проводить без нагрузки. Включите пилу Makita и внимательно прослушайте работу двигателя и подшипников. Не должно быть посторонних вибраций, стуков или биений диска. Если вы заметили вибрацию, проверьте, насколько крепко затянуты все болты, а также балансировку диска пилы.
Сделайте несколько пробных резов на ненужном куске древесины. Убедитесь, что рез выполняется перпендикулярно поверхности стола и параллельно паза для упора. При необходимости выполните юстировку положения пилы, подложив тонкие шайбы под монтажную платформу.
⚠️ Внимание: Никогда не оставляйте инструмент подключенным к сети без присмотра. Обязательно отключайте питание перед заменой диска, регулировкой упоров или уборкой рабочего стола.
Убедитесь, что кнопка включения/выключения находится в доступном месте и не перекрыта конструкцией стола. В экстренной ситуации вы должны иметь возможность быстро отключить станок. Некоторые мастера устанавливают кнопку аварийного остановки на переднюю панель стола для удобства использования.
Обслуживание и модернизация станка
Регулярное обслуживание самодельного стола значительно продлевает его срок службы. Периодически проверяйте затяжку крепежных элементов, так как вибрации могут их ослаблять. Очищайте столешницу от смолы и пыли, а при необходимости обновляйте защитное покрытие.
Со временем может возникнуть желание улучшить свой станок. Одним из популярных усовершенствований является установка микросхемы управления для плавного пуска, если ваша модель Makita не имеет встроенной электроники. Также можно добавить вторую секцию стола с роликами для поддержки длинных заготовок.
Храните стол в сухом помещении. Даже влагостойкая фанера может расслоиться при постоянном воздействии влаги. Если планируете вывозить стол на объекты, стоит предусмотреть складную конструкцию ножек или колеса для удобной транспортировки.
Можно ли использовать стол для пил других брендов, таких как Bosch или Hitachi?
Теоретически это возможно, если размеры подошвы и расположение крепежных отверстий совпадают. Однако чаще всего для каждой модели пилы требуется индивидуальная монтажная плата или адаптер, так как геометрия подошв у разных производителей может значительно различаться. Универсальными являются только столы, где пила крепится не через подошву, а зажимается в специальной рамке, но это менее надежный вариант.
Какой толщины диск лучше выбрать для универсальных работ?
Для универсального стола идеальным вариантом станет комбинированный диск с количеством зубьев от 40 до 48. Он обеспечивает оптимальный баланс между скоростью реза и качеством торца. Диски с большим количеством зубьев (60+) обеспечивают чистый рез, но работают медленнее и сильнее нагреваются. Диски с меньшим числом зубьев (24) предназначены исключительно для грубого продольного пиления.
Нужно ли заземлять самодельный стол?
Да, если столешница металлическая или в конструкции используются металлические направляющие, заземление крайне желательно. Циркулярные пилы работают на высоких оборотах и могут накапливать статическое электричество или иметь утечку тока при повреждении изоляции. Заземление корпуса стола и металлической рамы — простая, но жизненно важная мера.
Планировка рабочего пространства и размещение стола
Перед тем как приступить к сборке стола для циркулярной пилы Makita, важно тщательно спланировать рабочее пространство и определить, где будет размещен стол. Это поможет обеспечить безопасность, удобство и эффективность работы.
Выбор места для стола
Первым шагом в планировке рабочего пространства является выбор подходящего места для стола. Учитывайте следующие факторы:
- Доступность электричества: Убедитесь, что в выбранном месте есть доступ к электрической розетке, так как циркулярная пила требует подключения к сети.
- Освещение: Рабочая зона должна быть хорошо освещена. Если естественного света недостаточно, подумайте о дополнительном освещении, чтобы избежать ошибок при работе с пилой.
- Пространство для маневра: Оставьте достаточно места вокруг стола для свободного перемещения и работы. Это особенно важно, если вы планируете обрабатывать большие заготовки.
- Стабильная поверхность: Стол должен быть установлен на ровной и прочной поверхности, чтобы избежать вибраций и обеспечить точность реза.
Организация рабочего пространства
После выбора места для стола, важно организовать рабочее пространство. Вот несколько рекомендаций:
- Хранение инструментов: Разместите инструменты и расходные материалы в пределах досягаемости. Используйте полки, ящики или специальные контейнеры для хранения, чтобы поддерживать порядок и быстро находить необходимые вещи.
- Рабочая поверхность: Убедитесь, что рабочая поверхность стола достаточно большая для обработки заготовок. Если необходимо, добавьте расширения или дополнительные столы для поддержки длинных материалов.
- Безопасность: Убедитесь, что в рабочем пространстве нет лишних предметов, которые могут стать причиной травм. Держите под рукой средства индивидуальной защиты, такие как очки и перчатки.
Размещение стола
При размещении стола для циркулярной пилы учитывайте следующие аспекты:
- Направление реза: Установите стол так, чтобы направление реза было удобным для вас. Это поможет избежать ненужных движений и повысит точность работы.
- Поддержка заготовок: Если вы работаете с длинными или тяжелыми заготовками, подумайте о том, как их поддерживать. Возможно, вам понадобятся дополнительные упоры или стойки.
- Удобный доступ: Убедитесь, что у вас есть легкий доступ к пиле и другим инструментам. Это поможет сократить время на подготовку и повысить общую продуктивность.
Правильная планировка рабочего пространства и размещение стола для циркулярной пилы Makita являются ключевыми факторами для успешной и безопасной работы. Уделите этому этапу достаточно времени, чтобы обеспечить комфортные условия для выполнения ваших проектов.
Выбор и установка дополнительных аксессуаров
При создании стола для циркулярной пилы Makita важно учитывать, что дополнительные аксессуары могут значительно повысить функциональность и удобство работы. В этом разделе мы рассмотрим, какие аксессуары могут быть полезны, а также как их правильно установить.
1. Упор для реза
Упор для реза позволяет точно и быстро выполнять повторяющиеся резы. Он может быть как фиксированным, так и регулируемым. Для установки упора необходимо:
- Определить необходимую длину реза.
- Закрепить упор на столе с помощью винтов или зажимов, обеспечив его параллельность циркулярной пиле.
- Проверить, чтобы упор не мешал движению пилы и не создавал опасности при работе.
2. Пылеотсос
Подключение пылеотсоса к столу для циркулярной пилы поможет поддерживать чистоту рабочего места и улучшит видимость во время резки. Для установки пылеотсоса:
- Убедитесь, что у вас есть подходящий адаптер для подключения к выходу пылесоса.
- Закрепите адаптер на выходе пылесоса и подключите его к столу.
- Проверьте герметичность соединения, чтобы избежать утечек пыли.
3. Система регулировки высоты
Система регулировки высоты позволяет изменять высоту циркулярной пилы в зависимости от толщины обрабатываемого материала. Установка такой системы включает:
- Выбор подходящего механизма (например, винтового или рычажного).
- Закрепление механизма на столе и подключение к пилу.
- Проверку работы системы, чтобы убедиться, что высота регулируется плавно и без заеданий.
4. Дополнительные столы и расширения
Для работы с длинными заготовками можно установить дополнительные столы или расширения. Это обеспечит поддержку материала и предотвратит его изгиб. Установка дополнительных столов включает:
- Определение места для установки дополнительных столов.
- Закрепление столов с помощью крепежных элементов, чтобы они были устойчивыми.
- Проверку уровня дополнительных столов, чтобы избежать перекосов при работе.
Каждый из этих аксессуаров может значительно улучшить качество и безопасность работы с циркулярной пилой. При установке важно следовать инструкциям и рекомендациям производителя, чтобы обеспечить надежность и долговечность конструкции.
Советы по эксплуатации и уходу за столом
Правильная эксплуатация и уход за столом для циркулярной пилы Makita являются ключевыми факторами, которые обеспечивают долговечность и эффективность работы инструмента. Ниже приведены основные рекомендации, которые помогут вам максимально эффективно использовать ваш стол и продлить его срок службы.
Регулярная проверка и настройка
Перед началом работы всегда проверяйте, что стол установлен на ровной поверхности и надежно зафиксирован. Неправильная установка может привести к неточным резам и даже к травмам. Регулярно проверяйте уровень стола с помощью строительного уровня и при необходимости корректируйте его высоту.
Чистка и уход за рабочей поверхностью
После каждого использования стола рекомендуется очищать рабочую поверхность от опилок и пыли. Это не только улучшает видимость при работе, но и предотвращает повреждение материала, который вы обрабатываете. Для чистки используйте мягкую щетку или пылесос. Избегайте использования абразивных материалов, которые могут поцарапать поверхность.
Смазка подвижных частей
Если ваш стол имеет подвижные элементы, такие как направляющие или механизмы регулировки, их следует периодически смазывать. Используйте подходящие смазочные материалы, чтобы избежать износа и обеспечить плавность работы. Не забывайте удалять излишки смазки, чтобы избежать загрязнения рабочей поверхности.
Хранение стола
Если вы не планируете использовать стол в течение длительного времени, храните его в сухом и защищенном от влаги месте. Это поможет предотвратить коррозию металлических частей и повреждение деревянных элементов. Если стол складывается, убедитесь, что он полностью высох, прежде чем убрать его на хранение.
Использование защитного оборудования
При работе с циркулярной пилой всегда используйте средства индивидуальной защиты: защитные очки, наушники и перчатки. Это поможет избежать травм и обеспечит безопасность во время работы. Также следите за тем, чтобы все защитные элементы пилы были на месте и функционировали должным образом.
Обучение и практика
Если вы новичок в работе с циркулярной пилой и столом, рекомендуется пройти обучение или посмотреть обучающие видео. Практика поможет вам лучше понять, как правильно использовать инструмент и избежать распространенных ошибок. Не спешите, и всегда следуйте инструкциям производителя.
Следуя этим простым советам, вы сможете не только продлить срок службы стола для циркулярной пилы Makita, но и значительно повысить качество своей работы. Помните, что безопасность и аккуратность – это залог успешного выполнения любых задач.
